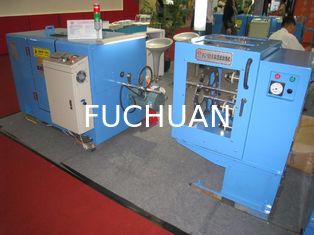

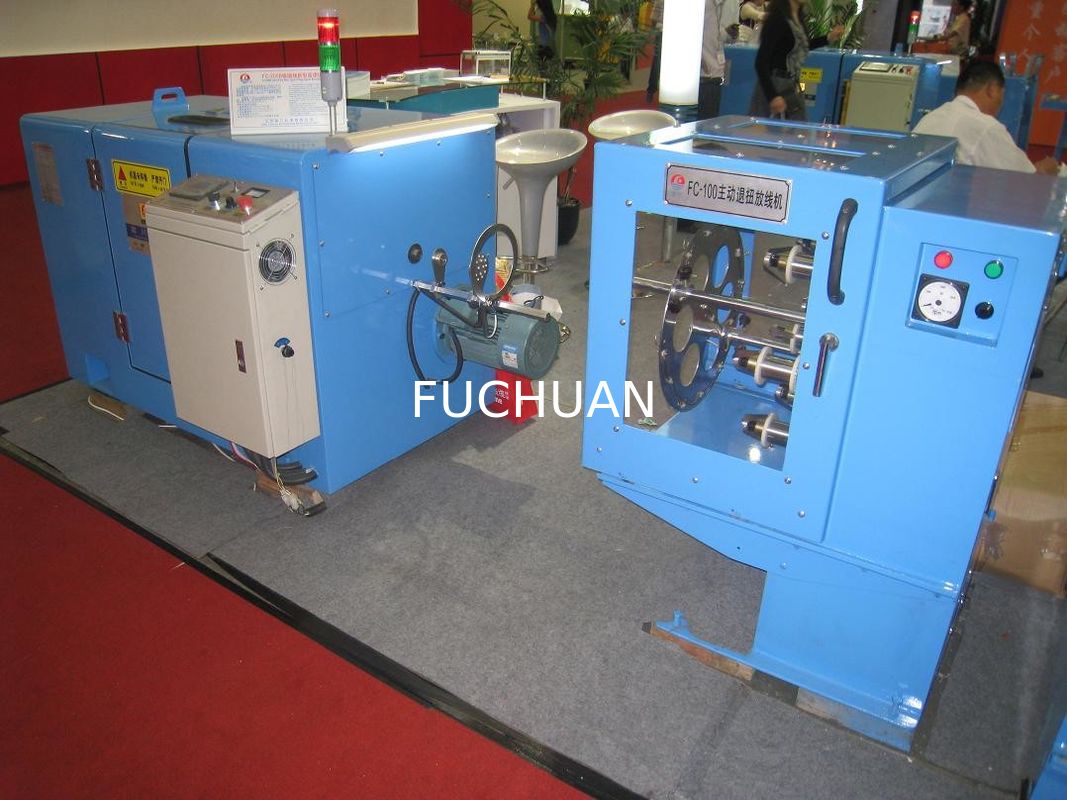

कॉम्पैक्ट संरचना कॉपर वायर बंकिंग मशीन 2000L x 960W x 1100H आसान संचालन

कॉम्पैक्ट स्ट्रक्चर कॉपर वायर बंचिंग मशीन 2000L × 960W × 1100H संचालित करने में आसान

विशेषताएं:

1. उच्च गति, अच्छी स्थिरता

2. स्वचालित तनाव नियंत्रण: स्ट्रैंडिंग करते समय, रील टेक-अप खाली से भरा होने तक, तनाव बढ़ना चाहिए (टच स्क्रीन के साथ डेटा फ्री सेट करें) मशीन तनाव को सुचारू रूप से स्वचालित रूप से समायोजित कर सकती है, तनाव एक समान भिन्नता बनाए रख सकती है, काम करते समय तनाव सेटिंग प्राप्त कर सकती है।

3. ओवर-लाइन सिस्टम: नवीनतम संरचना, तार स्पिंडल से सीधे गाइड व्हील से बो बेल्ट तक जाता है, बो (के साथ) एक अद्वितीय अर्ध-वृत्ताकार खांचे डिजाइन, बो के साथ अर्धवृत्त चीनी मिट्टी की अंगूठी तार के साथ उच्च गति संचालन के कारण हवा प्रतिरोध के कारण स्ट्रैंडिंग खरोंच, कूद शेयर घटना

4. स्पिंडल स्नेहन: मक्खन स्नेहन (तेल स्नेहन दोष: उच्च गति संचालन के दौरान तेल का तापमान बढ़ता है, और तेल की धुंध दीवार पर मोतियों में केंद्रित हो जाती है, रील पर गिर जाती है और कंडक्टर को प्रदूषित करती है, इन्सुलेट करते समय फफोले का कारण बनती है)

5. सुरक्षा सुरक्षा: यदि दरवाजा संपर्क जगह पर नहीं है, लिफ्ट संपर्क जगह पर नहीं है, आंतरिक और बाहरी तार टूटी हुई त्रुटि डिस्प्ले टच स्क्रीन पर स्वचालित अलार्म या काम शुरू नहीं कर सकता है

6. स्पिंडल और एल्यूमीनियम प्लेट फिनिश: उच्च गति गतिशील बैलेंसर प्रसंस्करण के बाद; शोर 75 डेसिबल से कम

7. इलेक्ट्रिकल कंट्रोल: उपयोगकर्ता के अनुकूल टच स्क्रीन इंटरफ़ेस ऑपरेशन, पीएलसी प्रोग्रामर + इन्वर्टर द्वारा नियंत्रण

8. मीटर गिनती का तरीका: नवीनतम घरेलू डिजाइन, स्पिंडल मीटर के साथ; एक ही मशीन एक कंडक्टर विनिर्देश के साथ मुड़ी हुई है, दस हजारवें में मीटर त्रुटि

मुख्य प्रदर्शन पैरामीटर

1. आवेदन: 7 से अधिक पीसी मिश्र धातु तार, टिनयुक्त तार, इनेमल तार और आदि। 1 + 6 मोड़ के साथ स्ट्रैंडिंग को बदल सकता है

2. मोनो-फिलामेंट व्यास रेंज: φ0.025 ~ φ0.08mm

3. मुड़ा हुआ तार व्यास रेंज: φ0.075~ φ0.24mm

4. स्ट्रैंडेड क्रॉस-सेक्शनल क्षेत्र: 0.0034~ 0.035mm²

5. स्पूल विनिर्देश: φ200mm × 31mm×φ135mm (या ग्राहक के चित्र के साथ ग्राहककृत)

6. अधिकतम गति: 3000RPM (डिजाइन गति);

7. केबल बिछाना: φ15mm लाइट रॉड बेयरिंग प्रकार, रोलिंग ले लंबाई और दूरी को सटीक रूप से समायोजित किया जा सकता है

8. स्ट्रैंड ले लंबाई: 0.8~ 4.0mm 14 वर्ग

9. मुख्य मोटर: 2.2KW एसी मोटर

10. असेंबली वॉल्यूम: लगभग 10Kg

11. मुड़ा हुआ दिशा: बाएं और दाएं दिशा को मनमाने ढंग से चुना जा सकता है, दिशा बदलने के लिए स्विच बार खींचें, आसान संचालन

12. ब्रेक: विद्युत चुम्बकीय ब्रेक के साथ, आंतरिक / बाहरी डिस्कनेक्शन होने पर स्वचालित ब्रेकिंग प्राप्त कर सकता है, और निर्धारित मीटर को पूरा कर सकता है

13. तनाव नियंत्रण: चुंबकीय क्लच नियंत्रण धागा तनाव, पीएलसी प्रोग्राम नियंत्रक द्वारा स्वचालित रूप से तनाव समायोजित करें, तनाव स्थिर रखें

14. मशीन ड्राइव बेयरिंग: स्वीडन एसकेएफ बेयरिंग के साथ मुख्य शाफ्ट, अन्य जापान एनएसके बेयरिंग हैं

15. टाइमिंग बेल्ट: यूएस से आयातित

यांत्रिक प्रदर्शन

1. बॉडी स्ट्रक्चर:

1) सामग्री: कम कार्बन स्टील एक साथ वेल्डेड।

2) संरचना: एनीलिंग और एजिंग द्वारा शरीर, आंतरिक तनाव को खत्म करने के लिए, और फिर एक मोल्डिंग बनाने के लिए एक परिशुद्धता बोरिंग मशीन द्वारा बोरिंग।

2. बंचिंग एंट्री पार्ट:

1) बंचिंग एंट्री पोजीशन: सामने के दरवाजे की ओर, मशीन के दाईं ओर (ग्राहक की आवश्यकताओं के अनुसार बाईं ओर बदलने के लिए अनुकूलित किया जा सकता है)।

2) बंचिंग एंट्री मोड: पे-ऑफ डिवाइस से डिस्कनेक्शन सेंसिंग एरिया तक, पहले कुल सब-लाइन बोर्ड (सब-होल 1 +6 +12 + ... वितरण द्वारा), पहले दबाव मोल्ड के माध्यम से, फिर दूसरा दबाव मोल्ड, तार गाइड व्हील के भीतर दाहिने स्पिंडल में प्रवेश करने के बाद। एल्यूमीनियम आर्क से चीनी मिट्टी की अंगूठी के साथ और फिर तार गाइड व्हील के भीतर बाएं स्पिंडल में प्रवेश करें, और फिर केंद्र कोने के गाइड व्हील से लीडिंग व्हील तक, अंत में केबल बिछाने के लिए अलाइनर के गाइड व्हील तक (तार बंचिंग एंट्री पैटर्न आरेख देखें)

3. स्पिंडल:

1) सामग्री: 40Cr स्टील फोर्जिंग क्वेंचिंग और टेम्परिंग उपचार के बाद।

2) सटीकता: शाफ्ट कोर बाहरी चेहरा व्यास और बेयरिंग एंड फेस को अक्ष के साथ समरूपता और लंबवतता सुनिश्चित करने के लिए जमीन पर रखा जाता है।

3) डायनामिक बैलेंस: G2.5 का मानक (0.03 ग्राम वजन अंतर)

4. एल्यूमीनियम प्लेट:

1) सामग्री: ZL104

2) सटीकता: सभी एंड फेस लोकेटिंग होल के सापेक्ष स्थित हैं (0.03 ग्राम से कम)

3) डायनामिक बैलेंस: G2.5 की सटीकता (0.03 ग्राम वजन अंतर)

5. बो

1) सामग्री: जापान आयातित SK5।

2) आकार: विशेष उपस्थिति, हवा प्रतिरोध को कम करें।

3) वजन सहिष्णुता: प्रति जोड़ी 0.03 ग्राम से कम

6. ट्रांसमिशन पार्ट: आयातित सिंक्रोनस बेल्ट ड्राइव के साथ, बिछाने की लंबाई सटीक

7. वायर एंट्री व्हील:

1) सामग्री: # 45 स्टील हीट ट्रीटमेंट HRC30-40 के साथ समाप्त।

2) सतह पर हार्ड क्रोम चढ़ाया हुआ, पहनने में आसान नहीं

8. स्पिंडल हाउसिंग:

1) सामग्री: डक्टाइल आयरन QT42-10।

2) प्रसंस्करण: सीएनसी मशीन टूलिंग

3) सटीकता: एक प्रसंस्करण छेद एंड मोल्डिंग, समरूपता सुनिश्चित करने के लिए।

9. स्पिंडल बेयरिंग स्नेहन प्रणाली:

1) स्नेहन विधि: मक्खन स्नेहन

2) बटर मॉडल: LGMT2

3) सीलिंग विधि: यांत्रिक तेल प्रतिधारण रिंग, मशीन को अंदर से साफ रखें
