उत्पाद विवरण:
|
| नाम: | कॉपर वायर घुमा मशीन | सिंगल वायर दीया (मिमी): | Φ0.3 ~ 2.14 |
|---|---|---|---|
| स्ट्रैंडिंग सेक्शन एरिया (mm²): | 6.0 ~ 25.0 | कोर तार एकल तार व्यास (मिमी): | Φ2.0 ~ 4.0 |
| बाहरी तार फंसे कोर तार (मिमी outer: | Φ4.0 ~ 10.0 | नियंत्रण: | टच स्क्रीन इंटरफ़ेस |
| ट्विस्ट टाइप: | डबल ट्विस्ट बंचिंग | तार का व्यास: | 0.3-2.14मिमी |
| फंसे हुए क्षेत्र: | 6.0-25.0mm2 | अधिकतम गति: | 1000rpm (2000 मोड़) |
| मुख्य मोटर: | 18.5 किलोवाट | ||
| प्रमुखता देना: | तार बंकर,गुच्छा बनाने की मशीन,स्ट्रैन्डिंग मशीन |
||

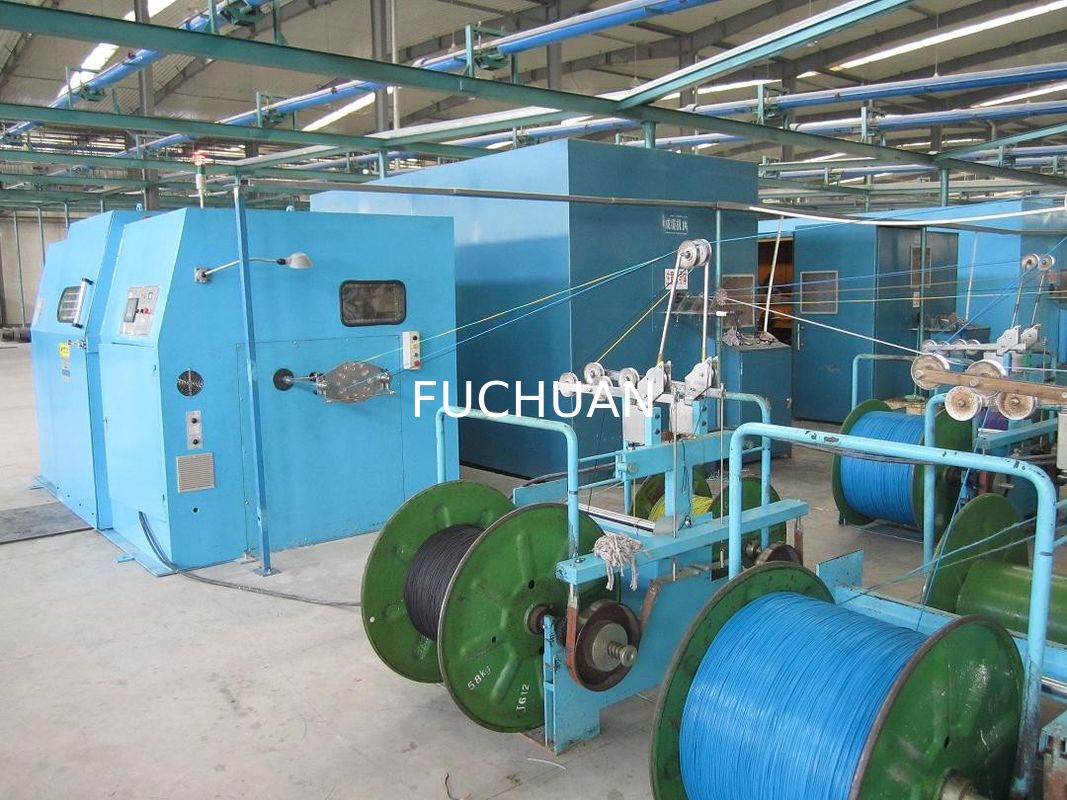

टच स्क्रीन इंटरफेस कॉपर वायर ट्विस्टिंग मशीन, केबल वायर बंकर मशीन
तांबे के तार घुमावदार मशीन के गुणः
तांबे के तार घुमावदार मशीन अनुप्रयोग
कोर घुमावदार और कंडक्टर स्ट्रैंडिंग,जैसे नंगे तार, टिन तार, निकल तार, चांदी लेपित तार,इनामेल तार, तांबा लेपित एल्यूमीनियम, मिश्र धातु तार आदि।1 + 6 स्ट्रैंडिंग के साथ मोड़ की जगह ले सकते हैं
तांबे के तार घुमावदार मशीन विवरण
तांबे के तार घुमावदार मशीन पैरामीटर
| उपकरण मॉडल | एफसी-1000बी | FC-1600B |
| विकृत प्रयोग | बीवीआर और आरवीवी के सात से अधिक पीसी के नंगे तांबे के तारों, टिनड तारों, मिश्र धातु एल्यूमीनियम तारों आदि के घुमाव के लिए आवेदन करें), कोर तारों के लिए डबल घुमाव। | |
| एकल तार व्यास ((मिमी) | Φ०.३.२।14 | Φ०.५.२।52 |
| स्ट्रैंडिंग सेक्शन क्षेत्र ((mm2) | 6.0 ¢ 25.0 | 10.0 ¢ 50.0 |
| कोर तार एकल तार व्यास ((मिमी) | Φ2.04.0 | Φ3.06.0 |
| कोर तारों के बाहर का व्यास (mm) | Φ4.0100 | Φ6.015।0 |
| पिच ((मिमी) | ३५-१४९ ((२०) | 60-260 ((20) |
| ले की दिशा | बाएं या दाएं के लिए वैकल्पिक | |
| ले लो बॉबिन ((मिमी) बाह्य व्यास*बोर*बाहरी चौड़ाई |
Φ1000*Φ80*750 | Φ1600*Φ80*1180 |
| अधिकतम घूर्णन गति ((rpm) | 1000(2000) | 600(1200) |
| मुख्य मोटर शक्ति | 18.5KW | 30 किलोवाट |
| इन्वर्टर शक्ति | 18.5KW | 30 किलोवाट |
| तनाव नियंत्रण विधि | टच स्क्रीन + पीएलसी + चुंबकीय पाउडर क्लच, खाली से पूर्ण कुंडल के लिए निरंतर तनाव सुनिश्चित करें | |
| चुंबकीय पाउडर क्लच | 20 किलोग्राम | 40 किलोग्राम |
| सुरक्षा | स्वचालित ब्रेक/स्टॉप 1) तार अंदर और बाहर टूट गया है 2) पूर्व निर्धारित लंबाई आ गया है | |
| ब्रेक मोड | विद्युत चुम्बकीय ब्रेक | |
| पार करने की विधि | रिंग ड्राइव इकाइयों के साथ रोलिंग तार, घुमावदार पिच और चौड़ाई समायोज्य हैं | |
| उठाने का मोड | विद्युत क्रॉस रॉड नियंत्रण उठाने | |
| ऑपरेशन मोड | टच स्क्रीन ऑपरेशन | |
| आयाम ((मिमी) | 4000L*2200W*2100H | 5000L*3000W*3000H |
तांबे के तार घुमावदार मशीन यांत्रिक प्रदर्शन
1सामग्रीः कम कार्बन स्टील एक साथ वेल्डेड।
2संरचनाः शरीर को आंतरिक तनाव को समाप्त करने के लिए, और फिर एक मोल्डिंग बनाने के लिए एक परिशुद्धता मोल्डिंग मशीन द्वारा मोल्डिंग करके।
1प्रवेश स्थितिः सामने के दरवाजे की ओर, मशीन के दाईं ओर (ग्राहक की आवश्यकताओं के अनुसार बाएं तरफ बदलने के लिए अनुकूलन किया जा सकता है) ।
2.बंचिंग प्रवेश मोडः भुगतान डिवाइस से डिस्कनेक्शन सेंसर क्षेत्र के माध्यम से, पहले कुल सब-लाइन बोर्ड (सब-होल द्वारा 1 + 6 + 12 +... वितरण), पहले दबाव मोल्ड के माध्यम से,फिर दूसरा दबाव मोल्ड, तार मार्गदर्शक पहिया के भीतर दाहिने धुरी में प्रवेश करने के बाद। चीनी मिट्टी के बरतन की अंगूठी के साथ एल्यूमीनियम चाप से और फिर तार मार्गदर्शक पहिया के भीतर बाएं धुरी में,और फिर केंद्र कोने के माध्यम से अग्रणी पहिया के लिए मार्गदर्शन पहिया, लाइनर के गाइड व्हील के लिए केबल बिछाने के लिए अंतिम (वायर बंकिंग प्रवेश पैटर्न आरेख देखें)
1सामग्री: 40Cr स्टील का फोर्जिंग थर्मिंग और टेम्परिंग उपचार के बाद।
2सटीकता: अक्ष के साथ समकक्षता और ऊर्ध्वाधरता सुनिश्चित करने के लिए शाफ्ट कोर के बाहरी चेहरे के व्यास और असर के अंत के चेहरे को ग्राउंड किया जाता है।
3गतिशील संतुलनः G2.5 का मानक (0.03 ग्राम वजन अंतर)
1सामग्रीः ̈ ZL104 / ̈45# स्टील
2. सटीकताः सभी अंत के चेहरे को पता लगाने वाले छेद के सापेक्ष रखा जाता है ((0.03 ग्राम से कम)
3गतिशील संतुलन: G2.5 की सटीकता (0.03 ग्राम वजन अंतर)
1सामग्री: ̈ जापान से आयातित SK5 ̈ आयातित फाइबर ग्लास
2आकारः विशेष रूप, हवा के प्रतिरोध को कम करें।
3वजन सहिष्णुताः 0.03 ग्राम प्रति जोड़ी से कम
1सामग्रीः # 45 स्टील गर्मी उपचार के साथ समाप्त HRC30-40.
2सतह पर कड़ा क्रोम लेपित, पहनने में आसान नहीं
1. सामग्री: डक्टिल लोहा QT42-10.
2प्रसंस्करणः सीएनसी मशीन टूलिंग
3सटीकताः एक प्रसंस्करण छेद अंत मोल्डिंग, समकक्षता सुनिश्चित करने के लिए।
1स्नेहन विधिः मक्खन स्नेहन
2.बटर मॉडल: एलजीएमटी2
3सील करने की विधिः यांत्रिक तेल प्रतिधारण अंगूठी, मशीन को अंदर से साफ रखें
| नहीं. | विवरण | मॉडल | मात्रा | टिप्पणी |
| 1 | स्पिंडल गाइड व्हील | (लेयरिंग के साथ) | 1SET | |
| 2 | तार मार्गदर्शन पहिया | (लेयरिंग के साथ) | 1SET | |
| 3 | धनुष में लूप | 3pcs | ||
| 4 | स्प्लिट प्लेट पोर्सिलेन की अंगूठी | Φ6.8 | 3pcs | |
| 5 | फंसे हुए मर | ग्राहक प्रदान करें | ||
| 6-9 | टाइमिंग बेल्ट | 1pcs | ||
| 10 | स्पूल शीर्ष आस्तीन | ग्राहक के रील चित्रों के अनुसार | 1SET | |
| 11 | एसकेएफ मक्खन | एलजीएमटी2/1 |
1 बोतल |
1 किलो |
| 12 | तेल बंदूक | 1pcs | ||
| 13 | औजार | हेक्स कुंजी, ओपन कुंजी आदि के साथ | 1SET | |
| 14 | संचालन निर्देश | 1SET | ||
| 15 | विद्युत योजना | 1SET | ||
| 16 | इन्वर्टर मैनुअल | 1pcs |
तांबे के तार घुमावदार मशीन विवरण
