उत्पाद विवरण:
|
| नाम: | केबल घुमा मशीन | फ़ीचर: | स्वचालित |
|---|---|---|---|
| स्ट्रैंडिंग सेक्शन एरिया (mm²): | 10.0 ~ 35.0 | कोर तार एकल तार व्यास (मिमी): | Φ3.0 ~ 6.0 |
| बाहरी तार फंसे कोर तार (मिमी outer: | Φ6.0 ~ 12.0 | पिच (मिमी): | 41-155 (20 वर्ग) |
| ट्विस्ट टाइप: | डबल ट्विस्ट बंचिंग | तार का व्यास: | 0.5-2.52 मिमी |
| फंसे हुए क्षेत्र: | 10.0-35.0mm2 | अधिकतम गति: | 2400rpm (4800 मोड़) |
| मुख्य मोटर: | 22 किलोवाट | रंग: | आसमानी नीला |
| प्रकार: | स्वचालित | ||
| प्रमुखता देना: | तार बंकर,गुच्छा बनाने की मशीन,स्ट्रैन्डिंग मशीन |
||

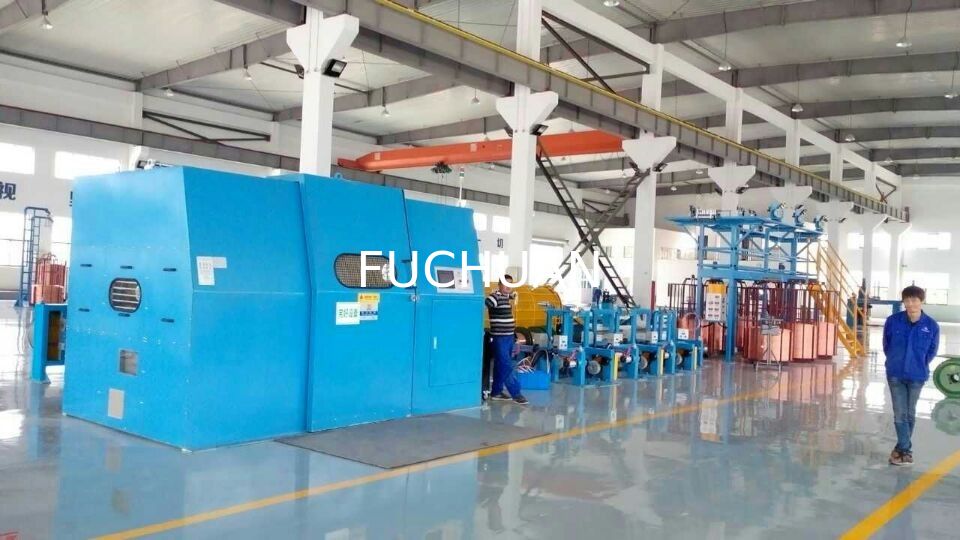

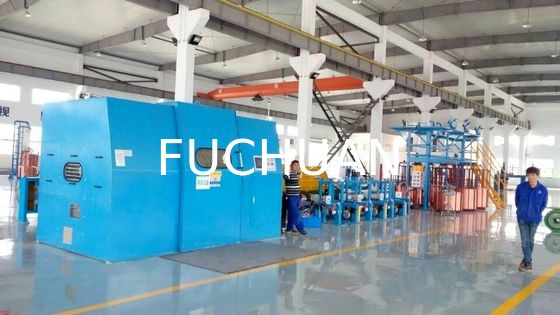

स्वचालित केबल ट्विस्टिंग मशीन / स्काई ब्लू वायर एक्सट्रूडर मशीन
केबल ट्विस्टिंग मशीन के गुण:
केबल ट्विस्टिंग मशीन मुख्य प्रदर्शन पैरामीटर
केबल ट्विस्टिंग मशीन पैरामीटर
| उपकरण मॉडल | एफसी-1000बी | एफसी-1600बी |
| घुमाव का उपयोग | बीवीआर और आरवीवी के नंगे तांबे के तारों, टिन वाले तारों, मिश्र धातु एल्यूमीनियम तारों आदि के उपरोक्त सात टुकड़ों के ट्विस्टिंग के लिए आवेदन करें), कोर तारों के लिए डबल ट्विस्टिंग। | |
| एकल तार व्यास (मिमी) | Φ0.3～2.14 | Φ0.5～2.52 |
| स्ट्रैंडिंग अनुभाग क्षेत्र(मिमी²) | 6.0～25.0 | 10.0～50.0 |
| कोर तार एकल तार व्यास (मिमी) | Φ2.0～4.0 | Φ3.0～6.0 |
| कोर वायर स्ट्रैंडिंग बाहरी व्यास (मिमी) | Φ4.0～10.0 | Φ6.0～15.0 |
| पिच(मिमी) | 35-149(20) | 60-260(20) |
| ले की दिशा | दाएं या बाएं के लिए वैकल्पिक | |
| टेक-अप बॉबिन (मिमी) बाहरी व्यास*बोर*बाहरी चौड़ाई |
Φ1000*Φ80*750 | Φ1600*Φ80*1180 |
| अधिकतम घूर्णन गति (आरपीएम) | 1000(2000) | 600(1200) |
| मुख्य मोटर शक्ति | 18.5 किलोवाट | 30 किलोवाट |
| इन्वर्टर पावर | 18.5 किलोवाट | 30 किलोवाट |
| तनाव नियंत्रण विधि | टच स्क्रीन+पीएलसी+चुंबकीय पाउडर क्लच, खाली से पूर्ण बोबिन तक निरंतर तनाव सुनिश्चित करता है | |
| चुंबकीय पाउडर क्लच | 20 किग्रा | 40 किग्रा |
| सुरक्षा | स्वचालित रूप से ब्रेक/स्टॉप 1) अंदर और बाहर का तार टूटा हुआ है 2) पूर्व निर्धारित लंबाई आ गई है | |
| ब्रेक मोड | विद्युत चुम्बकीय ब्रेक | |
| ट्रैवर्सिंग विधि | रिंग ड्राइव इकाइयों के साथ रोलिंग तार, घुमावदार पिच और चौड़ाई समायोज्य हैं | |
| उठाने का तरीका | इलेक्ट्रिक ट्रैवर्स रॉड नियंत्रण लिफ्टिंग | |
| ऑपरेशन मोड | टच स्क्रीन ऑपरेशन | |
| आयाम(मिमी) | 4000L*2200W*2100H | 5000L*3000W*3000H |
यांत्रिक प्रदर्शन
1.सामग्री: कम कार्बन स्टील को एक साथ वेल्ड किया गया।
2.संरचना: शरीर को एनीलिंग और उम्र बढ़ने से, आंतरिक तनाव को खत्म करने के लिए, और फिर एक मोल्डिंग बनाने के लिए एक सटीक बोरिंग मशीन द्वारा बोरिंग किया जाता है।
1.बंचिंग प्रवेश स्थिति: मशीन के दाहिनी ओर, सामने के दरवाजे की ओर मुख करके (बाईं ओर बदलने के लिए ग्राहकों की आवश्यकताओं के अनुसार अनुकूलन किया जा सकता है)।
2.बंचिंग एंट्री मोड: पे-ऑफ डिवाइस से डिस्कनेक्शन सेंसिंग क्षेत्र के माध्यम से, पहले कुल सब-लाइन बोर्ड (1 +6 +12 + ... वितरण द्वारा उप-छेद) तक, पहले प्रेशर मोल्ड के माध्यम से, फिर दूसरे प्रेशर मोल्ड के माध्यम से, वायर गाइड व्हील के भीतर दाएं स्पिंडल में प्रवेश करने के बाद। चीनी मिट्टी की अंगूठी के साथ एल्यूमीनियम आर्च से और फिर तार गाइड व्हील के भीतर बाएं स्पिंडल में, और फिर केंद्र कोने के गाइड व्हील के माध्यम से अग्रणी व्हील तक, केबल बिछाने के लिए एलाइनर के गाइड व्हील तक अंतिम (वायर बंचिंग एंट्री पैटर्न आरेख देखें)
1.सामग्री: शमन और तड़के के उपचार के बाद 40Cr स्टील फोर्जिंग।
2.सटीकता: अक्ष के साथ संकेंद्रितता और ऊर्ध्वाधरता सुनिश्चित करने के लिए शाफ्ट कोर बाहरी चेहरे का व्यास और असर अंत चेहरा जमीन पर हैं।
3.गतिशील संतुलन: G2.5 का मानक (0.03g वजन का अंतर)
1.सामग्री: ¨ ZL104 / ¨45# स्टील
2.सटीकता: सभी अंतिम फलक अवस्थित छिद्रों के सापेक्ष स्थित हैं (0.03 ग्राम से कम)
3.गतिशील संतुलन: G2.5 की सटीकता (0.03 ग्राम वजन का अंतर)
1.सामग्री: जापान ने SK5 आयात किया, आयातित फाइबर ग्लास
2. आकार: विशेष उपस्थिति, हवा प्रतिरोध को कम करें।
3.वजन सहनशीलता: प्रति जोड़ी 0.03 ग्राम से कम
1.सामग्री: #45 स्टील हीट ट्रीटमेंट HRC30-40 के साथ तैयार।
2.सतह पर कठोर क्रोम प्लेटेड है, जिसे पहनना आसान नहीं है
1.सामग्री: नमनीय लौह QT42-10।
2.प्रसंस्करण: सीएनसी मशीन टूलींग
3.सटीकता: सघनता सुनिश्चित करने के लिए एक प्रोसेसिंग होल एंड मोल्डिंग।
1.स्नेहन विधि: मक्खन स्नेहन
2.बटर मॉडल: LGMT2
3. सीलिंग विधि: मैकेनिकल ऑयल रिटेनिंग रिंग, मशीन को अंदर से साफ रखें
| विवरण | नमूना | मूल |
| 1.होस्ट मोटर | ||
| 2.इन्वर्टर | नवप्रवर्तन | |
| 3.पीएलसी प्रोग्रामर | नवप्रवर्तन | |
| 4.पीएलसी विस्तारक | नवप्रवर्तन | |
| 5.टच स्क्रीन | वेनव्यू | |
| 6.इलेक्ट्रोमैग्नेटिक ब्रेक | WREZUN | |
| 7.चुंबकीय क्लच | चेन टेल | |
| 8.स्पिंडल बियरिंग्स | 1 सेट | स्वीडन एसकेएफ |
| अन्य बियरिंग्स | 1 सेट | जापान एनएसके |
| 9.टाइमिंग बेल्ट | 1 सेट | यूएस गेट्स |
| 10.केबल बिछाने का उपकरण | शांक्सी तियान जियांग | |
| 11. मैनुअल हाइड्रोलिक पंप | ताइवान शुनक्सिन | |
| ¨इलेक्ट्रिकल हाइड्रोलिक पंप | ||
| ¨इलेक्ट्रिकल स्क्रू रॉड+मोटर | ||
| 12.तनाव नियंत्रक | ताइवान | |
| 13.धनुष | 1 सेट | ¨जापान SK5 /¨फाइबर ग्लास |
| 14．शरीर | 1 सेट | आत्म प्रसंस्करण |
| 15．धुरी | 2पीसी | आत्म प्रसंस्करण |
| 16. एल्यूमिनियम प्लेट | 2पीसी | आत्म प्रसंस्करण |
| 17．टाइमिंग पुली | 1 सेट | शंघाई फेंगके |
| 18．बेयरिंग हाउसिंग | 1 सेट | आत्म प्रसंस्करण |
| 19．डिस्क | 2पीसी | आत्म प्रसंस्करण |
| 20．ट्रांसमिशन दस्ता | 1 टुकड़ा | उप |
| 21.अग्रणी पहिया | 1 सेट | हार्ड क्रोम प्लेटिंग के साथ स्व-प्रसंस्करण |
| 22.वायर गाइड व्हील | 6पीसी | हार्ड क्रोम प्लेटिंग के साथ स्व-प्रसंस्करण |
