उत्पाद विवरण:
|
| नाम: | वायर बंचिंग मशीन | एकल तार व्यास (मिमी): | Φ0.04～2.62 |
|---|---|---|---|
| स्ट्रैंडिंग अनुभाग क्षेत्र(मिमी²): | 0.01～50.0मिमी2 | कोर तार एकल तार व्यास (मिमी): | Φ0.5～6.0 |
| कोर वायर स्ट्रैंडिंग बाहरी व्यास (मिमी): | Φ1.0～12.0 | आवेदन: | नंगे तांबे के तार, टिनयुक्त तार, इंसुलेटेड कोर तार |
| ट्विस्ट टाइप: | डबल ट्विस्टिंग | तार के प्रकार: | तांबे का तार |
| रफ़्तार: | उच्च गति | मॉडल सीमा: | 300बी से 1250बी |
| प्रमुखता देना: | तार बंकर,गुच्छा बनाने की मशीन,स्ट्रैन्डिंग मशीन |
||

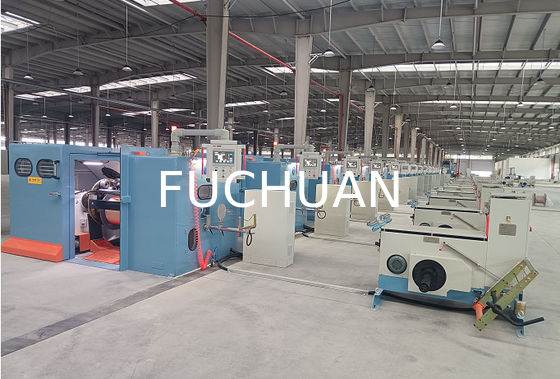

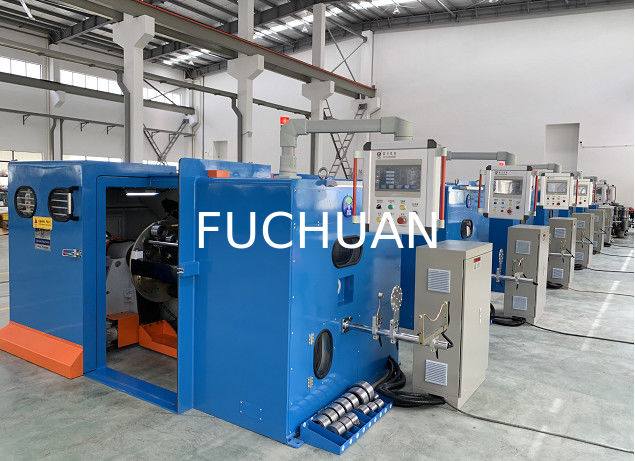

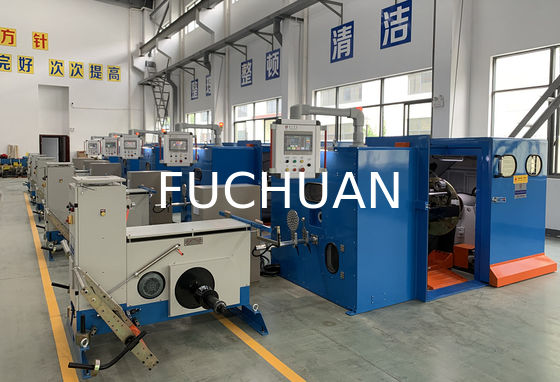

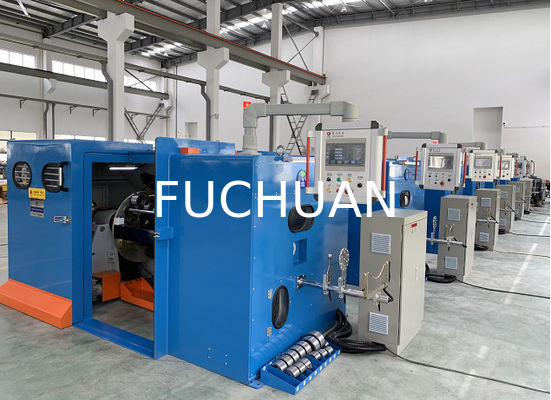

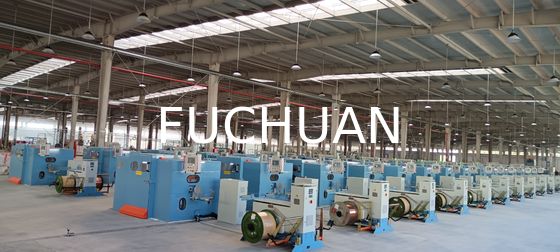

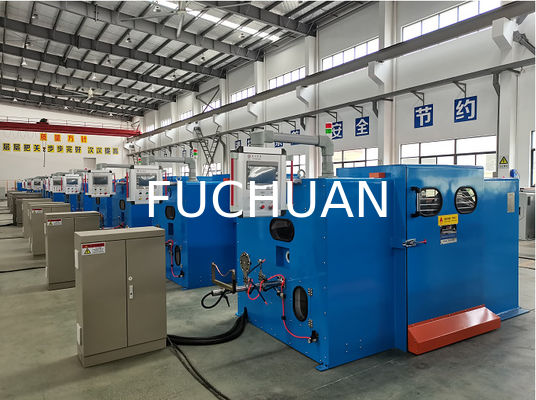

औद्योगिक बड़े तार बंचिंग मशीन नंगे तांबे के तार, टिन किए गए तार के लिए
तार बंचिंग मशीन की विशेषताएं:
नया विकसित, उच्च उत्पादकता (मशीन से 4.5 गुना, विशेष रूप से 1+6 कंडक्टर ट्विस्टिंग के लिए) के साथ पारंपरिक 400 ट्यूब बंचिंग मशीन के बजाय, ऊर्जा बचाती है, छोटा आकार, कम शोर आदि।
तार बंचिंग मशीन के लाभ:
मुख्य प्रदर्शन पैरामीटर
| उपकरण मॉडल | FC-1000B | FC-1250B | FC-1600B |
| ट्विस्टिंग उपयोग | उपरोक्त सात पीसी नंगे तांबे के तार, टिन किए गए तार, मिश्र धातु एल्यूमीनियम तार आदि (BVR और RVV) के ट्विस्टिंग के लिए लागू, कोर तारों के लिए डबल ट्विस्टिंग। | ||
| एकल तार व्यास (मिमी) | Φ0.3~2.14 | Φ0.5~2.52 | Φ0.5~2.52 |
| स्ट्रैंडिंग अनुभाग क्षेत्र (मिमी²) | 6.0~25.0 | 10.0~35.0 | 10.0~50.0 |
| कोर तार एकल तार व्यास (मिमी) | Φ2.0~4.0 | Φ3.0~6.0 | Φ3.0~6.0 |
| कोर तार स्ट्रैंडिंग बाहरी व्यास (मिमी) | Φ4.0~10.0 | Φ6.0~12.0 | Φ6.0~15.0 |
| पिच (मिमी) | 35-149(20) | 41-155(20) | 60-260(20) |
| ले की दिशा | दाएं या बाएं के लिए वैकल्पिक | ||
| टेक-अप बॉबिन (मिमी) बाहरी व्यास*बोर*बाहरी चौड़ाई |
Φ1000*Φ80*750 | Φ1250*Φ80*950 | Φ1600*Φ80*1180 |
| अधिकतम घूर्णी गति (आरपीएम) | 1000(2000) | 800(1600 ) | 600(1200) |
| मुख्य मोटर शक्ति | 18.5KW | 22KW | 30KW |
| इन्वर्टर शक्ति | 18.5KW | 22KW | 30KW |
| तनाव नियंत्रण विधि | टच स्क्रीन+ पीएलसी+ चुंबकीय पाउडर क्लच, खाली से भरे बॉबिन तक निरंतर तनाव सुनिश्चित करता है | ||
| चुंबकीय पाउडर क्लच | 20kgf | 20kgf | 40kgf |
| सुरक्षा | स्वचालित रूप से ब्रेक/स्टॉप 1) तार अंदर और बाहर टूटा हुआ है 2) पूर्व निर्धारित लंबाई पहुंच गई है | ||
| ब्रेक मोड | विद्युत चुम्बकीय ब्रेक | ||
| ट्रैवर्सिंग विधि | रिंग ड्राइव इकाइयों के साथ रोलिंग तार, वाइंडिंग पिच और चौड़ाई समायोज्य हैं | ||
| लिफ्टिंग मोड | इलेक्ट्रिक ट्रैवर्स रॉड नियंत्रण लिफ्टिंग | ||
| ऑपरेशन मोड | टच स्क्रीन ऑपरेशन | ||
| आयाम (मिमी) | 4000L*2200W*2100H | 4500L*2600W*2500H | 5000L*3000W*3000H |
यांत्रिक प्रदर्शन
1.सामग्री: कम कार्बन स्टील एक साथ वेल्डेड।
2.संरचना: एनीलिंग और एजिंग द्वारा शरीर, आंतरिक तनाव को दूर करने के लिए, और फिर एक मोल्डिंग बनाने के लिए एक परिशुद्धता बोरिंग मशीन द्वारा बोरिंग।
1.बंचिंग एंट्री स्थिति: सामने के दरवाजे की ओर, मशीन के दाईं ओर (ग्राहक की आवश्यकताओं के अनुसार बाईं ओर बदलने के लिए अनुकूलित किया जा सकता है)।

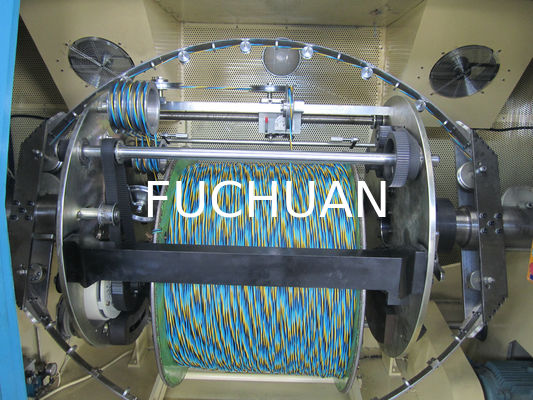

2.बंचिंग एंट्री मोड: पे-ऑफ डिवाइस से डिस्कनेक्शन सेंसिंग एरिया के माध्यम से, पहले कुल सब-लाइन बोर्ड (सब-होल 1 +6 +12 + ... वितरण द्वारा), पहले दबाव मोल्ड के माध्यम से, फिर दूसरा दबाव मोल्ड, दाएं स्पिंडल में प्रवेश करने के बाद वायर गाइड व्हील के भीतर। एल्यूमीनियम आर्क से चीनी मिट्टी की अंगूठी के साथ और फिर बाएं स्पिंडल में वायर गाइड व्हील के भीतर, और फिर केंद्र कोने के गाइड व्हील से लीडिंग व्हील तक, अंत में केबल बिछाने के लिए अलाइनर के गाइड व्हील तक (तार बंचिंग एंट्री पैटर्न आरेख देखें)
1.सामग्री: 40Cr स्टील फोर्जिंग क्वेंचिंग और टेम्परिंग उपचार के बाद।
2.सटीकता: शाफ्ट कोर बाहरी चेहरा व्यास और बियरिंग एंड फेस को अक्ष के साथ समरूपता और लंबवतता सुनिश्चित करने के लिए जमीन पर रखा जाता है।
3.गतिशील संतुलन: G2.5 का मानक (0.03 ग्राम वजन अंतर)
1.सामग्री:¨ ZL104 / ¨45# स्टील
2.सटीकता: सभी एंड फेस को लोकेटिंग होल (0.03 ग्राम से कम) के सापेक्ष स्थित किया गया है
3.गतिशील संतुलन: G2.5 की सटीकता (0.03 ग्राम वजन अंतर)
1.सामग्री: ¨ जापान आयातित SK5 ¨ आयातित फाइबर ग्लास
2.आकार: विशेष उपस्थिति, हवा प्रतिरोध को कम करें।
3.वजन सहनशीलता: प्रति जोड़ी 0.03 ग्राम से कम
1.सामग्री: # 45 स्टील हीट ट्रीटमेंट HRC30-40 के साथ फिनिश किया गया।
2.सतह पर हार्ड क्रोम चढ़ाया गया, पहनने में आसान नहीं
1.सामग्री: डक्टाइल आयरन QT42-10।
2.प्रसंस्करण: सीएनसी मशीन टूलिंग
3.सटीकता: एक प्रसंस्करण छेद अंत मोल्डिंग, समरूपता सुनिश्चित करने के लिए।
1.स्नेहन विधि: बटर स्नेहन
2.बटर मॉडल: LGMT2
3.सीलिंग विधि: यांत्रिक तेल प्रतिधारण रिंग, मशीन को अंदर से साफ रखें
| विवरण | मॉडल | उत्पत्ति |
| 1.होस्ट मोटर | ||
| 2.इन्वर्टर | INOVANCE | |
| 3.पीएलसी प्रोग्रामर | INOVANCE | |
| 4.पीएलसी एक्सपैंडर | INOVANCE | |
| 5.टच स्क्रीन | Weinview | |
| 6.विद्युत चुम्बकीय ब्रेक | WREZUN | |
| 7.चुंबकीय क्लच | CHAIN TAIL | |
| 8.स्पिंडल बियरिंग्स | 1SET | SWEDEN SKF |
| अन्य बियरिंग्स | 1SET | JAPAN NSK |
| 9.टाइमिंग बेल्ट | 1SET | US GATES |
| 10.केबल लेइंग डिवाइस | SHANXI Tian Xiang | |
| 11.¨मैनुअल हाइड्रोलिक पंप | TAIWAN SHUNXIN | |
| ¨इलेक्ट्रिकल हाइड्रोलिक पंप | ||
| ¨इलेक्ट्रिकल स्क्रू रॉड+मोटर | ||
| 12.तनाव नियंत्रक | TAIWAN | |
| 13.बो | 1SET | ¨जापान SK5 /¨फाइबर ग्लास |
| 14.बॉडी | 1SET | सेल्फ-प्रोसेसिंग |
| 15.स्पिंडल | 2pcs | सेल्फ-प्रोसेसिंग |
| 16.एल्यूमीनियम प्लेट | 2pcs | सेल्फ-प्रोसेसिंग |
| 17.टाइमिंग पुली | 1SET | SHANGHAI FENGKE |
| 18.बियरिंग हाउसिंग्स | 1SET | सेल्फ-प्रोसेसिंग |
| 19.डिस्क | 2pcs | सेल्फ-प्रोसेसिंग |
| 20.ट्रांसमिशन शाफ्ट | 1pcs | सबकॉन्ट्रैक्टिंग |
| 21.लीडिंग व्हील | 1SET | सेल्फ-प्रोसेसिंग हार्ड क्रोम प्लेटिंग के साथ |
| 22.वायर गाइड व्हील | 6pcs | सेल्फ-प्रोसेसिंग हार्ड क्रोम प्लेटिंग के साथ |
| नहीं। | विवरण | मॉडल | मात्रा | टिप्पणी |
| 1 | स्पिंडल गाइड व्हील | (बियरिंग्स के साथ) | 1SET | |
| 2 | वायर गाइड व्हील | (बियरिंग्स के साथ) | 1SET | |
| 3 | बो में लूप | 3pcs | ||
| 4 | स्प्लिट प्लेट चीनी मिट्टी की अंगूठी | Φ6.8 | 3pcs | |
| 5 | स्ट्रैंडेड डाई | क्लाइंट प्रदान करता है | ||
| 6-9 | टाइमिंग बेल्ट | 1pcs | ||
| 10 | स्पूल टॉप स्लीव | ग्राहक के रील ड्राइंग के अनुसार | 1SET | |
| 11 | SKF बटर | LGMT2/1 |
1 बोतल |
1KG |
| 12 | ग्रीस गन | 1pcs | ||
| 13 | उपकरण | हेक्स रिंच, ओपन रिंच आदि के साथ | 1SET | |
| 14 | ऑपरेटिंग निर्देश | 1SET | ||
| 15 | इलेक्ट्रिकल योजना | 1SET | ||
| 16 | इन्वर्टर मैनुअल | 1pcs |
