उत्पाद विवरण:
|
| color: | sky blue | fit for bobbin: | Diameter 400mm |
|---|---|---|---|
| Fit wire: | 0.2-1.70mm | wire: | core wire |
| power: | 11kw | ट्विस्ट टाइप: | डबल ट्विस्ट |
| कोर वायर डाय: | 1.0-3.0 एमएम | मुड़ तार दीया: | 2.0-6.0 मिमी |
| पे-ऑफ़ बोबिन: | 400x25x276 मिमी | टेक-अप बोबिन: | 630x40x420 मिमी |
| अधिकतम धनुष गति: | 2000rpm | पिच रेंज: | 20-90 मिमी |
| मुख्य मोटर: | 7.5 किलोवाट इन्वर्टर मोटर | ||
| प्रमुखता देना: | तार ट्विस्टर,घुमाने वाली मशीन,बंचिंग ट्विस्टर |
||

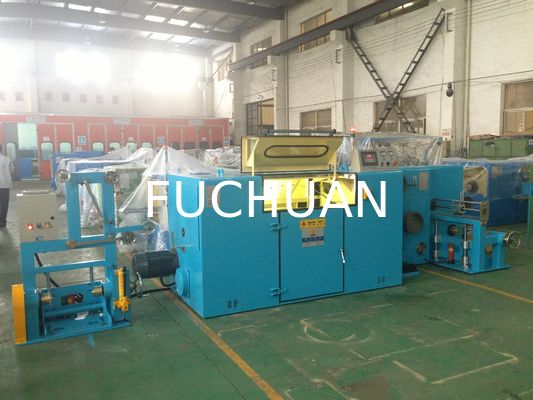

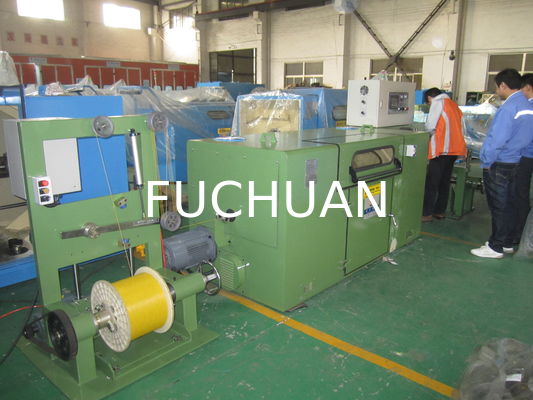

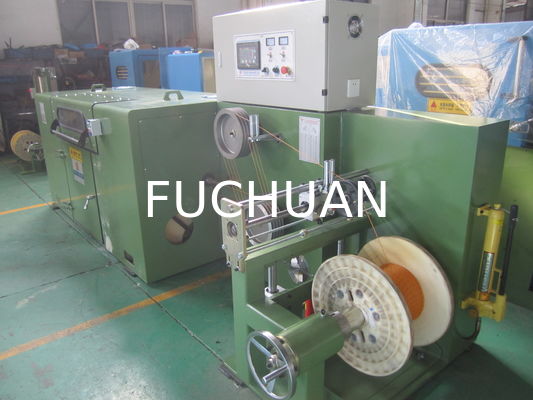

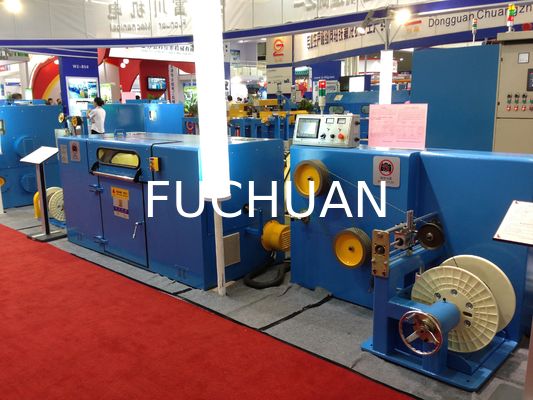

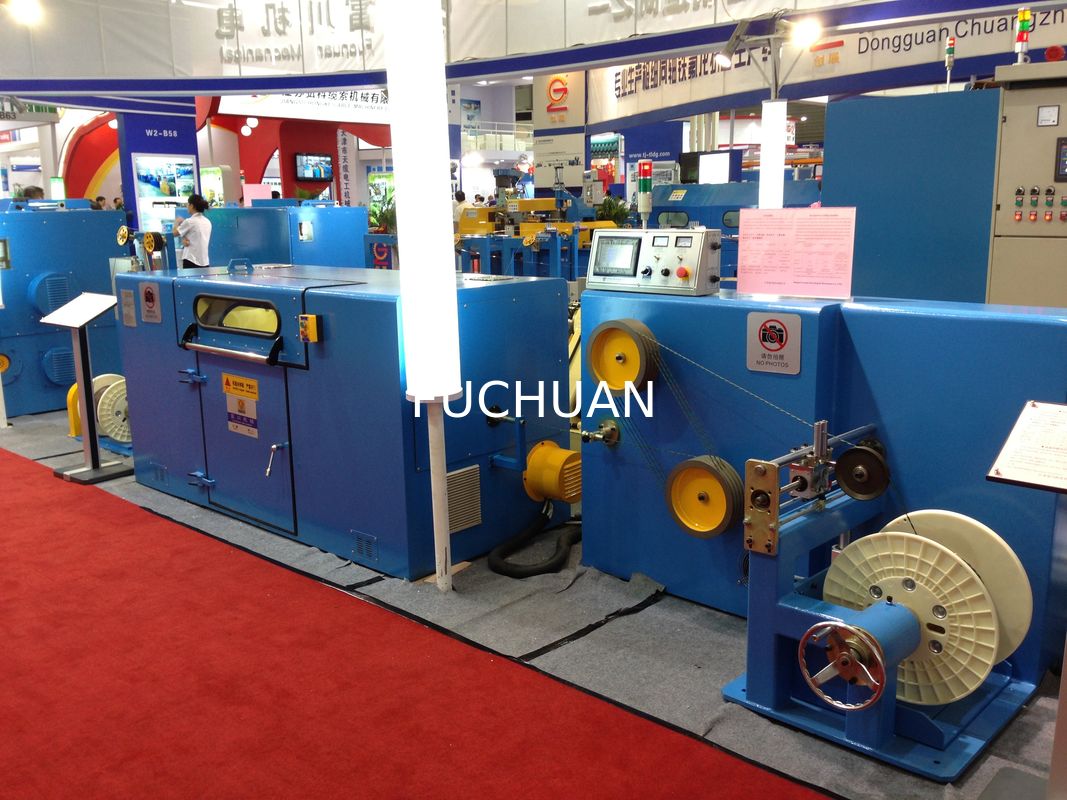

फूचुआन हाई स्पीड वायर ट्विस्टिंग मशीन / उपकरण स्काई ब्लू φ400×φ25×276 पे ऑफ बॉबिन
त्वरित विवरण:
ए. एफसी-500ई-1 हाई स्पीड डबल ट्विस्ट बंचिंग मशीन का पैरामीटर:
हाई फ्रीक्वेंसी डेटा केबल, लैन केबल (कैट6 केबल), यूएसबी2.0, यूएसबी3.0, कैट-6ई, कैट-7ई, एचडीएमआई और अन्य हाई स्पीड डेटा केबल के उत्पादन के लिए लागू।
1. तार के लिए लागू: कोर तार φ1.0~φ3.0mm
2. अधिकतम बाहरी मुड़ तार: कोर तार φ2.0~φ6.0mm
3. पे ऑफ बॉबिन: φ400*φ25* 276, पोजीशन होल φ20, सेंटर डिस्टेंस 130। प्लास्टिक बॉबिन।
φ500*φ40* 340, पोजीशन होल φ20, सेंटर डिस्टेंस 130। प्लास्टिक बॉबिन
4. टेक अप बॉबिन: φ630mm×φ40mm×420। पोजीशन होल φ20, सेंटर होल 130 प्लास्टिक बॉबिन
5. बो का अधिकतम गति: 2000RPM (बो ट्रेवर्स गाइडव्हील के साथ)
6. डबल ट्विस्ट पिच: 20~90mm
7. ट्रेवर्स: φ30mm रोलिंग रिंग ड्राइव यूनिट, वाइंडिंग पिच और चौड़ाई समायोज्य हैं
8. मुख्य पावर: 7.5KW इन्वर्टर मोटर + इन्वर्टर
9. दिशा: बाएं या दाएं की दिशा बदल सकते हैं, दिशा बदलने के लिए गियर बदलना होता है। संचालित करने में आसान।
10. ब्रेक: इलेक्ट्रोमैग्नेटिक ब्रेक अपनाएं, जब मीटर पहुंच जाएगा तो यह स्वचालित रूप से रुक जाएगा।
11. टेंशन कंट्रोल: पीएलसी + मैग्नेटिक पाउडर क्लच, स्थिर टेंशन के साथ।
विशेषताएं
हाई फ्रीक्वेंसी डेटा केबल, लैन केबल (कैट6 केबल) के लिए लागू। डबल ट्विस्टिंग के बाद कोई ट्विस्ट नहीं, इंसुलेटेड कोर तार को समान रूप से इंटरलेस करें, असमान ट्विस्ट फोर्स से बचें, इस प्रकार तैयार तार को समान, सटीक पिच के साथ बनाएं। यह मशीन हाई स्पीड डेटा वायर/केबल (यूएसबी2.0, यूएसबी3.0, कैट-6ई, एचडीएमआई और अन्य तार सहित) के लिए अपनाई जाती है, जो नो-ट्विस्ट स्ट्रैंडिंग मशीन और हाई स्पीड रैपिंग मशीन के कार्यों और गुणों को जोड़ती है। दोनों मशीनें अलग-अलग और एक साथ संचालित हो सकती हैं। डिवाइस संरचना: एक्टिव पे ऑफ, नो-ट्विस्ट स्ट्रैंडिंग मशीन, हाई फ्रीक्वेंसी स्पार्क टेस्टर, रैपिंग मशीन, टेक अप और अन्य भाग।
विनिर्देश:
| उपकरण मॉडल | एफसी-300ई | एफसी-400ई | एफसी-500ई | एफसी-630ई |
| उपयोग | हाई फ्रीक्वेंसी डेटा केबल, लैन केबल (कैट6 केबल), यूएसबी2.0, यूएसबी3.0, कैट-6ई, कैट-7ई, एचडीएमआई और अन्य हाई स्पीड डेटा केबल के उत्पादन के लिए लागू। | |||
| कोर तार सिंगल वायर डाया | 0.5-1.5 | 0.5-2.0 | 1.0-4.0 | 2.0-5.0 |
| कोर तार स्ट्रैंडिंग आउटर डाया | 1.0-3.0 | 1.0-4.0 | 2.0-8.0 | 4.0-10.0 |
| पिच (मिमी) | 5-50 (24 जोन) | 10-90 (24 जोन) | 15-120 (34 जोन) | 20-160 (24 जोन) |
| ले का डायरेक्शन | दाएं या बाएं के लिए वैकल्पिक | |||
| बाहरी डाया*बोर*बाहरी चौड़ाई | 300*30*160 | 400*56*300 |
500*56*300
|
630*56*475
|
| बाहरी पे ऑफ टाइप | एक्टिव पे ऑफ | |||
| आंतरिक पे ऑफ टाइप | मैग्नेटिक टेंशन पे ऑफ | |||
| टेक अप बॉबिन (मिमी) | 300*30*160 | 500*56*375 |
630*56*475
|
800*80*600
|
| अधिकतम रोटेटिंग स्पीड | 2500 (5000 ट्विस्ट) | 2500 (5000 ट्विस्ट) | 2000 (4000 ट्विस्ट) | 1500 (3000 ट्विस्ट) |
| पे ऑफ मोटर पावर | 0.75KW | 1.5KW | 1.5KW | 2.2KW |
| मुख्य मोटर पावर | 3.7KW | 5.5KW | 5.5KW | 7.5KW |
| टेंशन कंट्रोल विधि | टच स्क्रीन + पीएलसी + मैग्नेटिक पाउडर क्लच, यह खाली बॉबिन से भरे बॉबिन तक निरंतर टेंशन सुनिश्चित कर सकता है। | |||
| आंतरिक मैग्नेटिक पाउडर क्लच | 0.6kgf | 1.2kgf | 2.5kgf | 5kgf |
| टेक अप मैग्नेटिक क्लच | 2.5kgf | 5kgf | 5kgf | 10kgf |
| ब्रेक मोड | इलेक्ट्रोमैग्नेटिक ब्रेक | |||
| ट्रेवर्सिंग विधि | रोलिंग रिंग ड्राइव यूनिट, वाइंडिंग पिच और चौड़ाई समायोज्य हैं | |||
| ऑपरेशन मोड | टच स्क्रीन ऑपरेशन | |||
