उत्पाद विवरण:
|
| Color: | sky blue | Take up bobbin: | diameter200 250 300 400mm |
|---|---|---|---|
| Fit wire diameter: | 0.03mm-0.32mm | Wire: | alloy wires, tinned wires, silver jacketed wires and enamelled wires |
| Direction of lay: | Free to left or right | Operation mode: | Touch screen operation |
| तार का व्यास: | 0.03-0.32 मिमी | आवेदन: | केबल ब्रेडिंग |
| मॉडल सीमा: | 250बी, 300बी, 400बी | विशेषताएँ: | अल्ट्रा फाइन वायर |
| प्रमुखता देना: | केबल ट्विस्टर,घुमाने वाली मशीन,स्ट्रैन्डिंग मशीन |
||

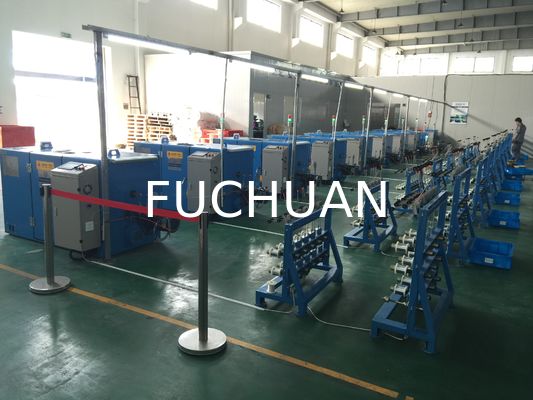

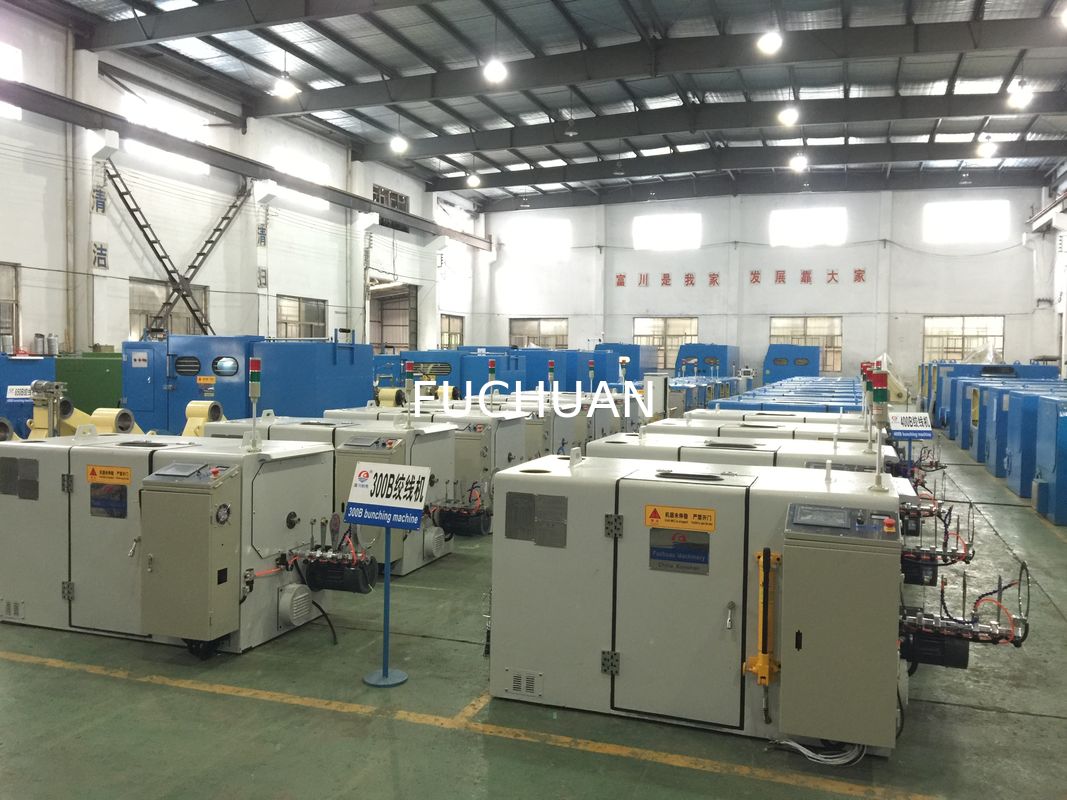

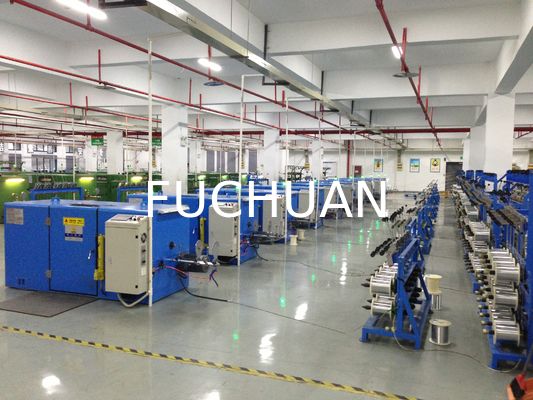

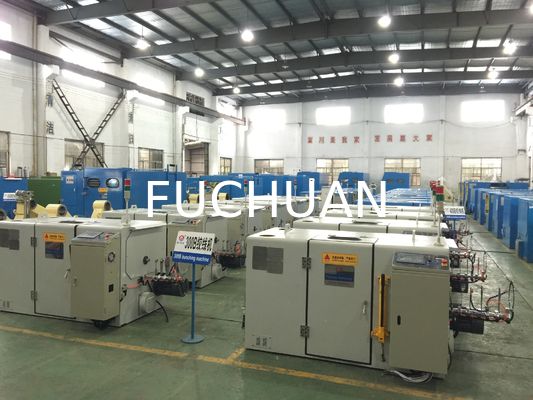

Fuchuan FC-B अल्ट्रा फाइन वायर ट्विस्टिंग मशीन स्ट्रैंडिंग सेक्शन एरिया 0.016 से 0.32mm2 के साथ
त्वरित विवरण:
जापानी तकनीक, चीन में निर्मित उत्पाद
इसे इलेक्ट्रॉनिक उद्योग के लिए बहुत छोटे सेक्शन वाले अत्यधिक सटीक स्ट्रैंड का उत्पादन करने के लिए विकसित किया गया है। समान या विभिन्न रीलों पर, एक साथ दो अलग-अलग स्ट्रैंड सेक्शन का उत्पादन करें। दो शाफ्ट को चलाने वाली एक मोटर अधिक पर्यावरण अनुकूल और ऊर्जा कुशल हो सकती है। मेन शाफ्ट मीटर काउंटर के साथ, मशीन एक ही प्रकार की लाइन को ट्विस्ट करती है, और टॉलरेंस केवल 0.01% है।
पेटेंट संख्या: 201320522156.7
एयरोस्पेस, मेडिकल उपकरण, सेलफोन, नोटबुक पीसी और अल्ट्रा फाइन कंडक्टर (मिश्र धातु के तार, टिन किए गए तार, सिल्वर जैकेट वाले तार और एनामेल्ड तारों के सात टुकड़ों से ऊपर) के बंचिंग के लिए लागू।
विशेषताएं:
A. उच्च उत्पादन गति, खाली से भरे बॉबिन तक निरंतर तनाव (टेंशन), विशेष रूप से उच्च गुणवत्ता वाले स्ट्रैंडिंग वायर के लिए।
B. मीटर की गणना के लिए शाफ्ट का उपयोग, एक निश्चित वायर और केबल के लिए 0.01% से कम त्रुटि।
C. ट्विस्टिंग के बजाय बंचिंग प्राप्त करने के लिए FC-100 एक्टिव बैक-ट्विस्ट पे-ऑफ मशीन के साथ।
D. विशेष रूप से छोटे क्रॉस-सेक्शन क्षेत्र को ट्विस्ट करने के लिए।
E. सिंक्रोनस बेल्ट ड्राइव का उपयोग,
F. ले डिस्टेंस (lay distance) बदलने के लिए गाइड व्हील बदलें, संचालित करने में आसान।
विनिर्देश:
| उपकरण मॉडल | FC-200B | FC-250B | FC-300B | FC-400B | |
| ट्विस्टिंग उपयोग | एयरोस्पेस, मेडिकल उपकरण, सेलफोन, नोटबुक पीसी और अल्ट्रा फाइन कंडक्टर (मिश्र धातु के तार, टिन किए गए तार, सिल्वर जैकेट वाले तार और एनामेल्ड तारों के सात टुकड़ों से ऊपर) के बंचिंग के लिए लागू। | ||||
| सिंगल वायर डाया (mm) | 0.016～0.08 | 0.03～0.18 | 0.05～0.28 | 0.05～0.32 | |
| स्ट्रैंडिंग सेक्शन एरिया (mm²) | 0.0014～0.035 | 0.0049～0.3 | 0.0137～0.45 | 0.0137～1.0 | |
| पिच (mm) | 0.8～4.0 (14 वर्ग) | 0.8~10.8 (24 वर्ग) | 1.6～21.6 (24 वर्ग) | 3.1～33.3 (24 वर्ग) | |
| ले (Lay) की दिशा | दाएं या बाएं के लिए स्वतंत्र | ||||
|
टेक-अप बॉबिन (mm) बाहरी व्यास * बोर * बाहरी चौड़ाई |
200*31*135 | 300*30*185 |
250*30*185 300*30*185 |
300*30*185 400*56*300 |
|
| अधिकतम घूर्णन गति (rpm) | 5000rpm(10000tpm) | 4000rpm(8000tpm) | 3500rpm(7000tpm) | 3500rpm(7000tpm) | |
| मुख्य मोटर पावर | 2.2KW | 3.7KW | 3.7KW | 3.7KW | |
| इन्वर्टर पावर | 2.2KW | 3.7KW | 3.7KW | 3.7KW | |
| तनाव नियंत्रण | टच स्क्रीन + पीएलसी + मैग्नेटिक पाउडर क्लच, खाली से भरे बॉबिन तक निरंतर तनाव सुनिश्चित करता है | ||||
| मैग्नेटिक पाउडर क्लच | 0.05kgf | 0.3kgf | 0.6kgf | 0.6kgf | |
| सुरक्षा |
स्वचालित रूप से ब्रेक/स्टॉप 1) अंदर और बाहर का तार टूट जाने पर 2) प्रीसेट लंबाई पूरी हो जाने पर |
||||
| ब्रेक मोड | इलेक्ट्रोमैग्नेटिक ब्रेक | ||||
| ट्रैवर्सिंग विधि | रिंग ड्राइव यूनिट्स के साथ रोलिंग वायर, वाइंडिंग पिच और चौड़ाई समायोज्य हैं | ||||
| ऑपरेशन मोड | टच स्क्रीन ऑपरेशन | ||||
| आयाम L*W*H | 2000*960*1100 | 2300*1100*1330 | 2300*1100*1330 | 2850*1150*1350 | |
