उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | वायर बाइंडिंग मशीन | लाभ: | अच्छी स्थिरता |
|---|---|---|---|
| मुड़ तार व्यास रेंज: | 0.075~ φ0.24mm | फंसे हुए पार-अनुभागीय क्षेत्र: | 4.0.0034 ~ 0.035 मिमी² |
| स्पूल विनिर्देशों: | φ200 मिमी × 31 मिमी × φ135 मिमी | अधिकतम चाल: | 3000RPM |
| स्ट्रैंड लेट लेंथ: | 0.8 ~ 4.0 मिमी 14 वर्ग | मेन मोटर: | 2.2KW एसी मोटर |
| ट्विस्ट टाइप: | स्वचालित डबल ट्विस्ट | तार का व्यास: | 0.025-0.08मिमी |
| मुड़े हुए तार का व्यास: | 0.075-0.24मिमी | स्पूल आकार: | 200x31x135 मिमी |
| लंबाई लेट: | 0.8-4.0 मिमी | तनाव नियंत्रण: | स्वचालित + टच स्क्रीन |
| मीटर में गड़बड़ी: | एक दस हज़ारवां | ||
| प्रमुखता देना: | गुच्छा बनाने की मशीन,तार बंकर,घुमावदार उपकरण |
||

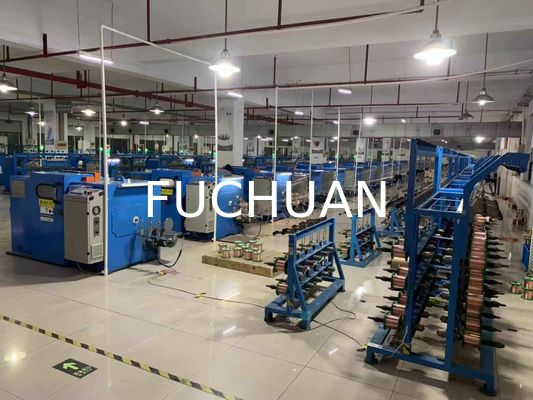

अच्छी स्थिरता वाली वायर बाइंडिंग मशीन, स्वचालित डबल ट्विस्ट बंचर
वायर बाइंडिंग मशीन के लाभ:
1. उच्च गति, अच्छी स्थिरता
2. स्वचालित टेंशन नियंत्रण: स्ट्रैंडिंग करते समय, खाली से भरे रील टेक-अप तक, टेंशन को बढ़ाया जाना चाहिए (टच स्क्रीन के साथ डेटा को स्वतंत्र रूप से सेट करें) मशीन टेंशन को सुचारू रूप से स्वचालित रूप से समायोजित कर सकती है, टेंशन में एक समान भिन्नता बनाए रख सकती है, काम करते समय टेंशन सेटिंग प्राप्त की जा सकती है।
3. सुरक्षा संरक्षण: यदि दरवाजा संपर्क अपनी जगह पर नहीं है, लिफ्ट संपर्क अपनी जगह पर नहीं है, टच स्क्रीन में आंतरिक और बाहरी तार टूटने की त्रुटि प्रदर्शित होने पर स्वचालित अलार्म बजेगा या काम शुरू नहीं हो सकेगा
4. ले लंबाई (Lay length) बदलें: संचालित करने में आसान, ले लंबाई शीट के अनुसार केवल लीडिंग व्हील बदलें
5. प्रेसिंग डिवाइस: घुमाव (ट्विस्टिंग) के बाद कंडक्टर की गोलाई सुनिश्चित करने, पतली दीवारों वाली इन्सुलेशन लाइन की उत्पाद विशेषताओं की रक्षा करने और इन्सुलेटिंग सामग्री की टूट-फूट को प्रभावी रूप से कम करने के लिए दो प्रेसिंग डिवाइस से लैस।
6. मीटर गणना विधि: नवीनतम घरेलू डिजाइन, स्पिंडल मीटर के साथ; एक ही कंडक्टर विनिर्देशों के साथ ट्विस्ट की गई मशीन में मीटर त्रुटि दस हजारवें हिस्से में एक होती है
वायर बाइंडिंग मशीन मैकेनिकल प्रदर्शन
1. स्पिंडल:
1) सामग्री: शमन (क्वेंचिंग) और टेम्परिंग उपचार के बाद 40Cr स्टील फोर्जिंग।
2) सटीकता: अक्ष के साथ संकेंद्रितता (concentricity) और लंबवतता सुनिश्चित करने के लिए शाफ्ट कोर के बाहरी फलक का व्यास और बेयरिंग एंड फेस को ग्राइंड किया गया है।
3) डायनेमिक बैलेंस: G2.5 का मानक (0.03 ग्राम वजन का अंतर)
2. एल्युमिनियम प्लेट:
1) सामग्री: ZL104
2) सटीकता: सभी एंड फेस लोकेटिंग होल के सापेक्ष स्थित हैं (0.03 ग्राम से कम)
3) डायनेमिक बैलेंस: G2.5 की सटीकता (0.03 ग्राम वजन का अंतर)

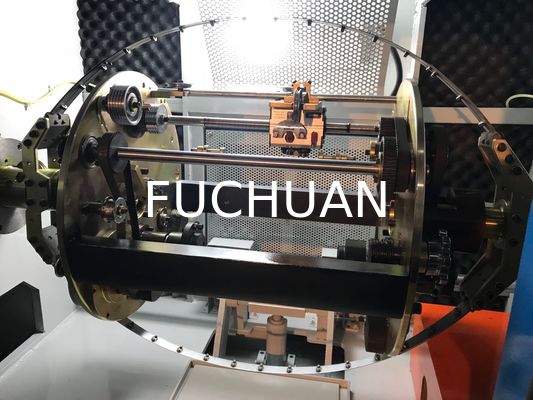

3. बो (Bow)
1) सामग्री: जापान से आयातित SK5।
2) आकार: विशेष बनावट, वायु प्रतिरोध को कम करता है।
3) वजन सहनशीलता: प्रति जोड़ी 0.03 ग्राम से कम
4. ट्रांसमिशन भाग: आयातित सिंक्रोनस बेल्ट ड्राइव के साथ, लेइंग लंबाई सटीक
5. वायर एंट्री व्हील:
1) सामग्री: हीट ट्रीटमेंट HRC30-40 के साथ फिनिश किया गया # 45 स्टील।
2) सतह पर हार्ड क्रोम प्लेटेड, जल्दी घिसता नहीं है
6. स्पिंडल हाउसिंग:
1) सामग्री: डक्टाइल आयरन QT42-10।
2) प्रसंस्करण: सीएनसी मशीन टूलिंग
3) सटीकता: संकेंद्रितता सुनिश्चित करने के लिए वन-प्रोसेसिंग होल एंड मोल्डिंग।
7. स्पिंडल बेयरिंग स्नेहन प्रणाली:
1) स्नेहन विधि: बटर/ग्रीस स्नेहन
2) बटर मॉडल: LGMT2
3) सीलिंग विधि: मैकेनिकल ऑयल रिटेनिंग रिंग, मशीन को अंदर से साफ रखती है
8. टेक अप: तनन टेंशन नियंत्रण: मैग्नेटिक क्लच के माध्यम से धागे/तार का टेंशन नियंत्रित करता है, पीएलसी प्रोग्राम कंट्रोलर द्वारा टेंशन को स्वचालित रूप से समायोजित करता है, टेंशन को स्थिर रखता है
9. केबल लेइंग: विशेष द्वि-दिशात्मक केबल लेइंग डिवाइस, φ15mm लाइट रॉड बेयरिंग प्रकार, ले की लंबाई और दूरी को सटीक रूप से समायोजित किया जा सकता है
10. स्पूल का आकार:
| बाहरी व्यास (φD) | फिक्स होल (φd) | बाहरी लंबाई (L1) | आंतरिक लंबाई (L2) | पोजिशनिंग होल | PCD |
| 200 | 31 | 135 | 110 | Φ14 | 59 |
(अनुकूलित किया जा सकता है)
11. डायनेमिक पावर: 1KW
12. स्थापित पावर: 2.2KW
वायर बाइंडिंग मशीन विस्तृत विनिर्देश:
| विवरण | मॉडल | उत्पत्ति |
| 1. होस्ट मोटर | 2.2KW-4P 380V 50Hz | |
| 2. इन्वर्टर | 2.2KW | INOVANCE |
| 3. पीएलसी प्रोग्रामर | 32MR | INOVANCE |
| 4. पीएलसी एक्सपैंडर | VB-3A | INOVANCE |
| 5. टच स्क्रीन | 7 इंच RGB | WEINVIEW |
| 6. इलेक्ट्रोमैग्नेटिक ब्रेक | 6KG | Tai Wan Weizheng |
| 7. मैग्नेटिक क्लच | 0.05KG | Japan OPC |
| 8. स्पिंडल बेयरिंग | 1SET | SWEDEN SKF |
| अन्य बेयरिंग | 1SET | JAPAN NSK |
| 9. टाइमिंग बेल्ट | 1SET | US GATES |
| 10. केबल लेइंग डिवाइस | GP20 (विशेष द्वि-दिशात्मक) | SHANXI Tianxiang |
| 11. टेंशन कंट्रोलर | WLK-0.5A | TAIWAN |
| 12. बो (Bow) | 1SET | Japan |
| 13．बॉडी | 1SET | स्वयं-प्रसंस्करण |
| 14．स्पिंडल | 2 पीस | स्वयं-प्रसंस्करण |
| 15．एल्युमिनियम प्लेट | 2 पीस | स्वयं-प्रसंस्करण |
| 16．टाइमिंग पुली | 1SET | Wu Xi |
| 17．बेयरिंग हाउसिंग | 1SET | स्वयं-प्रसंस्करण |
| 18．डिस्क | 2 पीस | स्वयं-प्रसंस्करण |
| 19．ट्रांसमिशन शाफ्ट | 1 पीस | सबकॉन्ट्रैक्टिंग |
| 20．लीडिंग व्हील | 1SET | हार्ड क्रोम प्लेटिंग के साथ स्वयं-प्रसंस्कृत सतह |
| 21．वायर गाइड व्हील | 6 पीस | हार्ड क्रोम प्लेटिंग के साथ स्वयं-प्रसंस्कृत सतह |
स्पेयर पार्ट्स शीट
| क्र.सं. | विवरण | मॉडल | मात्रा | टिप्पणी |
| 1 | संचालन निर्देश | 1SET | ||
| 2 | इलेक्ट्रिकल स्कीमेटिक | 1SET | ||
| 3 | इन्वर्टर मैनुअल | 1 पीस | ||
| 4 | स्पिंडल गाइड व्हील | Φ46 (696 ZZ बेयरिंग के साथ) | 1SET | |
| 5 | वायर गाइड व्हील | Φ34 (693AZZ बेयरिंग) | 1SET | |
| 6 | बो में लूप्स | द्विपक्षीय पोर्सिलेन रिंग | 3 पीस | |
| 7 | स्प्लिट प्लेट पोर्सिलेन रिंग | Φ4.0 | 3 पीस | |
| 8 | स्ट्रैंडेड डाई | कोई नहीं | ||
| 9-11 | टाइमिंग बेल्ट | 5M-450*10 | 1 पीस | |
| 12 | स्पूल टॉप स्लीव | Φ200 स्पूल | 1SET | |
| 13 | SKF बटर | LGMT2/1 |
1 बोतल |
1KG |
| 14 | ग्रीस गन | 1 पीस | ||
| 15 | उपकरण | 1SET |
