उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | वायर स्ट्रैंडिंग मशीन | मोनो-फिलामेंट व्यास रेंज: | स्थिर |
|---|---|---|---|
| मुड़ तार व्यास रेंज: | 0.075~ φ0.24mm | फंसे हुए पार-अनुभागीय क्षेत्र: | 4.0.0034 ~ 0.035 मिमी² |
| स्पूल विनिर्देशों: | φ200 मिमी × 31 मिमी × φ135 मिमी | अधिकतम चाल: | 3000RPM |
| स्ट्रैंड लेट लेंथ: | 0.8 ~ 4.0 मिमी 14 वर्ग | लाभ: | पर्यावरण के अनुकूल |
| ट्विस्ट टाइप: | स्ट्रैंडिंग ट्विस्टर | तार का व्यास: | 0.025-0.08मिमी |
| मुड़े हुए तार का व्यास: | 0.075-0.24मिमी | स्पूल आकार: | 200x31x135 मिमी |
| लंबाई लेट: | 0.8-4.0 मिमी | मुख्य मोटर: | 2.2 किलोवाट एसी मोटर |
| तनाव नियंत्रण: | चुंबकीय क्लच + पीएलसी | विशेषताएँ: | पर्यावरण के अनुकूल, मक्खन स्नेहन |
| प्रमुखता देना: | गुच्छा बनाने की मशीन,तार बंकर,घुमावदार उपकरण |
||

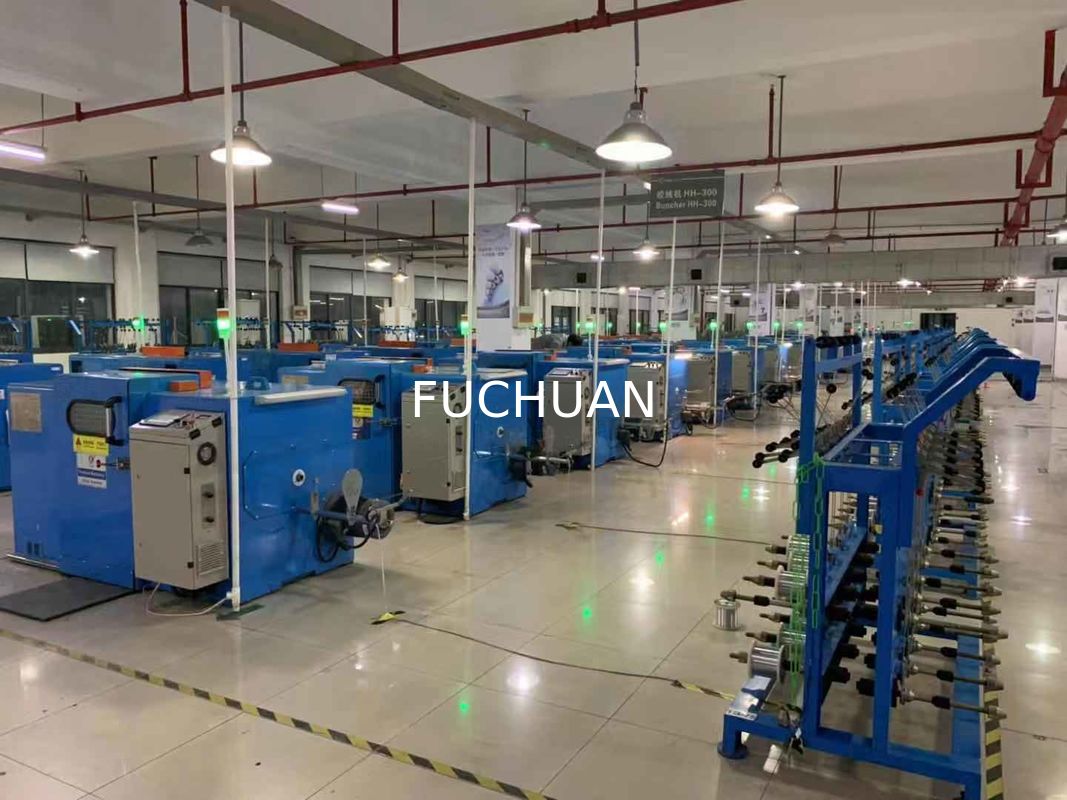

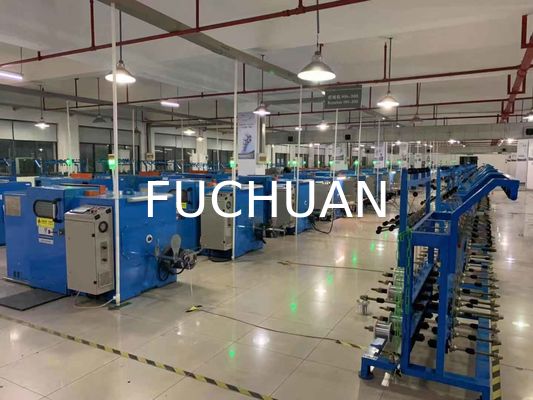

पर्यावरण-अनुकूल वायर स्ट्रैंडिंग मशीन / नवीनतम संरचना वायर ट्विस्टर मशीन
वायर स्ट्रैंडिंग मशीन के लाभ:
1. स्पिंडल स्नेहन: बटर स्नेहन (ऑयल स्नेहन के दोष: उच्च गति संचालन के दौरान तेल का तापमान बढ़ जाता है, और ऑयल मिस्ट दीवार पर बूंदों के रूप में जमा हो जाती है, जो रील पर गिरकर कंडक्टर को प्रदूषित करती है, जिससे इंसुलेशन करते समय छाले/फफोले पड़ जाते हैं)
2. सुरक्षा संरक्षण: यदि डोर कॉन्टैक्ट सही जगह पर नहीं है, लिफ्ट कॉन्टैक्ट सही जगह पर नहीं है, तो टच स्क्रीन पर आंतरिक और बाहरी तार टूटने की त्रुटि प्रदर्शित होती है, स्वचालित अलार्म बजता है या काम शुरू नहीं हो सकता है
3. ले लेंथ (Lay Length) बदलना: संचालित करने में आसान, ले लेंथ शीट के अनुसार केवल लीडिंग व्हील को बदलें
4. प्रेसिंग डिवाइस: ट्विस्टिंग के बाद कंडक्टर की गोलाई सुनिश्चित करने, पतली दीवार वाली इंसुलेशन लाइन की उत्पाद विशेषताओं की रक्षा करने और इंसुलेटिंग सामग्रियों की घिसावट को प्रभावी ढंग से कम करने के लिए दो प्रेसिंग डिवाइस से सुसज्जित।
5. मीटर गणना विधि: स्पिंडल मीटर के साथ नवीनतम घरेलू डिज़ाइन; कंडक्टर विनिर्देशों के साथ ट्विस्ट की गई समान मशीन, मीटर त्रुटि दस हजारवें हिस्से में एक
वायर स्ट्रैंडिंग मशीन विस्तृत विनिर्देश:
| विवरण | मॉडल | उत्पत्ति |
| 1. होस्ट मोटर | 2.2KW-4P 380V 50Hz | |
| 2. इन्वर्टर | 2.2KW | INOVANCE |
| 3. पीएलसी प्रोग्रामर | 32MR | INOVANCE |
| 4. पीएलसी एक्सपैंडर | VB-3A | INOVANCE |
| 5. टच स्क्रीन | 7 इंच RGB | WEINVIEW |
| 6. इलेक्ट्रोमैग्नेटिक ब्रेक | 6KG | ताइवान वेइझेंग |
| 7. मैग्नेटिक क्लच | 0.05KG | जापान OPC |
| 8. स्पिंडल बेयरिंग | 1 सेट | स्वीडन SKF |
| अन्य बेयरिंग | 1 सेट | जापान NSK |
| 9. टाइमिंग बेल्ट | 1 सेट | यूएस GATES |
| 10. केबल लेइंग डिवाइस | GP20 (विशेष द्वि-दिशात्मक) | शांक्सी तियानक्सियांग |
| 11. टेंशन कंट्रोलर | WLK-0.5A | ताइवान |
| 12. बो (Bow) | 1 सेट | जापान |
| 13．बॉडी | 1 सेट | स्व-प्रसंस्करण |
| 14．स्पिंडल | 2 पीस | स्व-प्रसंस्करण |
| 15．एल्युमिनियम प्लेट | 2 पीस | स्व-प्रसंस्करण |
| 16．टाइमिंग पुली | 1 सेट | वूशी |
| 17．बेयरिंग हाउसिंग | 1 सेट | स्व-प्रसंस्करण |
| 18．डिस्क | 2 पीस | स्व-प्रसंस्करण |
| 19．ट्रांसमिशन शाफ्ट | 1 पीस | उप-अनुबंध (सबकॉन्ट्रैक्टिंग) |
| 20．लीडिंग व्हील | 1 सेट | हार्ड क्रोम प्लेटिंग के साथ स्व-प्रसंस्कृत सतह |
| 21．वायर गाइड व्हील | 6 पीस | हार्ड क्रोम प्लेटिंग के साथ स्व-प्रसंस्कृत सतह |
वायर स्ट्रैंडिंग मशीन स्पेयर पार्ट्स शीट
| क्र. सं. | विवरण | मॉडल | मात्रा | टिप्पणी |
| 1 | संचालन निर्देश | 1 सेट | ||
| 2 | इलेक्ट्रिकल स्कीमेटिक | 1 सेट | ||
| 3 | इन्वर्टर मैनुअल | 1 पीस | ||
| 4 | स्पिंडल गाइड व्हील | Φ46 (696 ZZ बेयरिंग के साथ) | 1 सेट | |
| 5 | वायर गाइड व्हील | Φ34 (693AZZ बेयरिंग) | 1 सेट | |
| 6 | बो में लूप्स | द्विपक्षीय पोर्सिलेन रिंग | 3 पीस | |
| 7 | स्प्लिट प्लेट पोर्सिलेन रिंग | Φ4.0 | 3 पीस | |
| 8 | स्ट्रैंडेड डाई | कोई नहीं | ||
| 9-11 | टाइमिंग बेल्ट | 5M-450*10 | 1 पीस | |
| 12 | स्पूल टॉप स्लीव | Φ200 स्पूल | 1 सेट | |
| 13 | SKF बटर (ग्रीस) | LGMT2/1 | 1 बोतल | 1KG |
| 14 | ग्रीस गन | 1 पीस | ||
| 15 | टूल | 1 सेट | |
वायर स्ट्रैंडिंग मशीन मैकेनिकल प्रदर्शन
1. बॉडी संरचना:
1) सामग्री: लो-कार्बन स्टील को एक साथ वेल्ड किया गया।
2) संरचना: आंतरिक तनाव को समाप्त करने के लिए बॉडी को एनीलिंग और एजिंग द्वारा उपचारित किया जाता है, और फिर मोल्डिंग बनाने के लिए एक सटीक बोरिंग मशीन द्वारा बोर किया जाता है।
2. बंचिंग एंट्री भाग:
1) बंचिंग एंट्री स्थिति: सामने के दरवाजे की ओर मुख करते हुए, मशीन के दाईं ओर (ग्राहक की आवश्यकताओं के अनुसार बाईं ओर बदलने के लिए कस्टमाइज़ किया जा सकता है)।
2) बंचिंग एंट्री मोड: पे-ऑफ डिवाइस से डिस्कनेक्शन सेंसिंग क्षेत्र के माध्यम से, पहले टोटल सब-लाइन बोर्ड (1 + 6 + 12 + ... वितरण द्वारा सब-होल) में, पहले प्रेशर मोल्ड के माध्यम से, फिर दूसरे प्रेशर मोल्ड के माध्यम से, वायर गाइड व्हील के भीतर दाएँ स्पिंडल में प्रवेश करने के बाद। पोर्सिलेन रिंग वाले एल्युमिनियम आर्च से और फिर वायर गाइड व्हील के भीतर बाएँ स्पिंडल में, और फिर सेंटर कॉर्नर के गाइड व्हील के माध्यम से लीडिंग व्हील में, अंत में केबल लेइंग के लिए एलाइनर के गाइड व्हील में (वायर बंचिंग एंट्री पैटर्न आरेख देखें)
3. स्पिंडल:
1) सामग्री: शमन (क्वेंचिंग) और टेम्परिंग उपचार के बाद 40Cr स्टील फोर्जिंग।
2) सटीकता: धुरी के साथ संकेंद्रितता और लंबवतता सुनिश्चित करने के लिए शाफ्ट कोर के बाहरी व्यास और बेयरिंग एंड फेस को ग्राइंड किया गया है।
3) डायनेमिक बैलेंस: G2.5 का मानक (0.03 ग्राम वजन का अंतर)
4. एल्युमिनियम प्लेट:
1) सामग्री: ZL104
2) सटीकता: सभी एंड फेस लोकेटिंग होल (0.03 ग्राम से कम) के सापेक्ष स्थित हैं
3) डायनेमिक बैलेंस: G2.5 की सटीकता (0.03 ग्राम वजन का अंतर)
5. स्पिंडल हाउसिंग:
1) सामग्री: डक्टाइल आयरन QT42-10।
2) प्रसंस्करण: सीएनसी मशीन टूलिंग
3) सटीकता: संकेंद्रितता सुनिश्चित करने के लिए एक प्रोसेसिंग होल एंड मोल्डिंग।
6. स्पिंडल बेयरिंग स्नेहन प्रणाली:
1) स्नेहन विधि: बटर स्नेहन
2) बटर मॉडल: LGMT2
3) सीलिंग विधि: मैकेनिकल ऑयल रिटेनिंग रिंग, मशीन को अंदर से साफ रखती है
7. टेक अप: तनन तनाव नियंत्रण: मैग्नेटिक क्लच के माध्यम से थ्रेड तनाव को नियंत्रित किया जाता है, पीएलसी प्रोग्राम कंट्रोलर द्वारा तनाव को स्वचालित रूप से समायोजित किया जाता है, तनाव स्थिर रखा जाता है
8. केबल लेइंग: विशेष टू-वे केबल लेइंग डिवाइस, φ15 मिमी लाइट रॉड बेयरिंग प्रकार, ले लेंथ और दूरी को सटीक रूप से समायोजित किया जा सकता है
12. स्पूल आकार:
| बाहरी व्यास (φD) | फिक्स होल (φd) | बाहरी लंबाई (L1) | आंतरिक लंबाई (L2) | पोजीशनिंग होल | PCD |
| 200 | 31 | 135 | 110 | Φ14 | 59 |
(कस्टमाइज़ किया जा सकता है)
