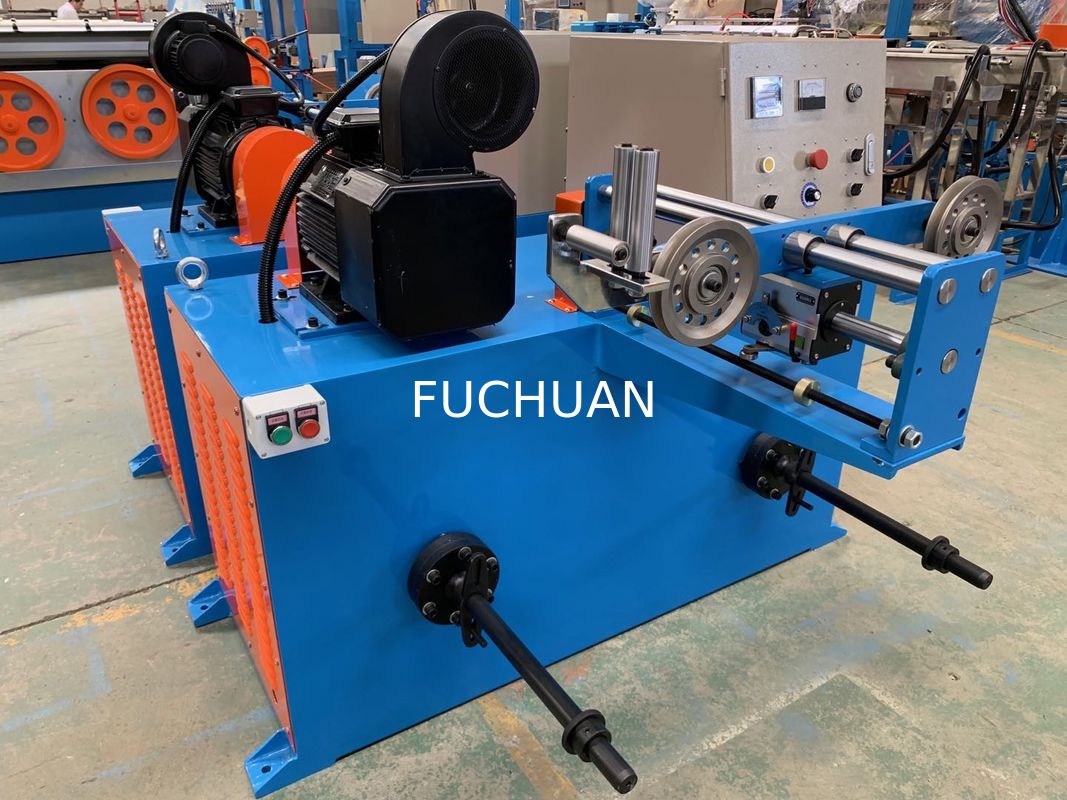

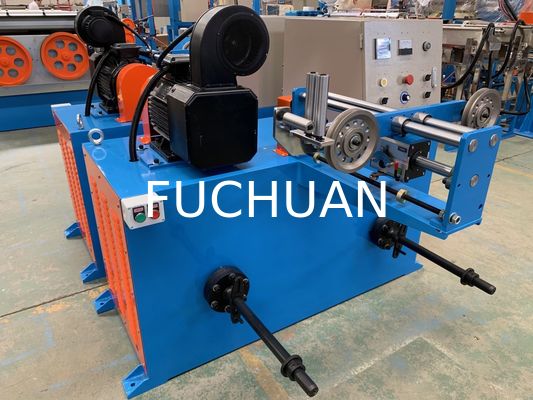

कॉपर वायर बंचिंग मशीन (बाएं-दाएं मुड़ी हुई) - आसान संचालन

कॉम्पैक्ट कॉपर वायर बंचिंग मशीन बायां और दायां ट्विस्टेड आसान संचालन

कॉपर वायर बंचिंग मशीन के लाभ:

1. ओवर-लाइन सिस्टम: नवीनतम संरचना, स्पिंडल से तार सीधे गाइड व्हील के पार बो बेल्ट तक जाता है, बो (के साथ) एक अद्वितीय अर्ध-गोलाकार ग्रूव डिज़ाइन, हवा के प्रतिरोध के कारण उच्च गति संचालन के दौरान स्ट्रैंडिंग खरोंच और जंप शेयर्स की समस्या से बचने के लिए बो पर अर्धवृत्ताकार पोर्सिलेन रिंग लाइन के साथ
2. स्पिंडल स्नेहन: बटर स्नेहन (तेल स्नेहन के दोष: उच्च गति संचालन के दौरान तेल का तापमान बढ़ जाता है, और तेल की धुंध दीवार पर बूंदों के रूप में केंद्रित हो जाती है, जो रील पर गिरती है और कंडक्टर को दूषित करती है, इन्सुलेट करते समय फफोले का कारण बनती है)
3. सुरक्षा संरक्षण: यदि डोर संपर्क सही जगह पर नहीं है, लिफ्ट संपर्क सही जगह पर नहीं है, तो टच स्क्रीन पर आंतरिक और बाहरी तार टूटने की त्रुटि प्रदर्शित होगी और स्वचालित अलार्म बजेगा या काम शुरू नहीं हो सकेगा

कॉपर वायर बंचिंग मशीन के मुख्य प्रदर्शन पैरामीटर

1. अनुप्रयोग: 7 से अधिक मिश्र धातु के तार, टिन चढ़ा हुआ तार, एनामेल्ड तार आदि। 1 + 6 ट्विस्टिंग को स्ट्रैंडिंग से बदल सकता है
2. मोनो-फिलामेंट व्यास सीमा: φ0.025 ~ φ0.08mm
3. ट्विस्टेड तार व्यास सीमा: φ0.075~ φ0.24mm
4. स्ट्रैंडेड क्रॉस-सेक्शनल क्षेत्रफल: 0.0034~ 0.035mm²
5. स्पूल विनिर्देश: φ200mm ×31mm×φ135mm (या ग्राहक के रेखाचित्रों के अनुसार अनुकूलित)
6. अधिकतम गति: 3000RPM (डिज़ाइन गति);
7. केबल लेइंग: φ15mm लाइट रॉड बेयरिंग प्रकार, रोलिंग ले लंबाई और दूरी को सटीक रूप से समायोजित किया जा सकता है

कॉपर वायर बंचिंग मशीन यांत्रिक प्रदर्शन

1. बॉडी संरचना:

1) सामग्री: एक साथ वेल्डेड कम कार्बन स्टील।
2) संरचना: आंतरिक तनाव को समाप्त करने के लिए एनीलिंग और एजिंग द्वारा बॉडी, और फिर मोल्डिंग बनाने के लिए एक सटीक बोरिंग मशीन द्वारा बोरिंग।

2. बंचिंग एंट्री भाग:

1) बंचिंग एंट्री स्थिति: सामने के दरवाजे की ओर मुंह करके, मशीन के दाईं ओर (ग्राहक की आवश्यकताओं के अनुसार बाईं ओर बदलने के लिए अनुकूलित किया जा सकता है)।
2) बंचिंग एंट्री मोड: पे-ऑफ डिवाइस से डिस्कनेक्शन सेंसिंग क्षेत्र के माध्यम से, पहले कुल सब-लाइन बोर्ड तक (1 +6 +12 + ... वितरण द्वारा सब-होल), पहले प्रेशर मोल्ड के माध्यम से, फिर दूसरा प्रेशर मोल्ड, वायर गाइड व्हील के भीतर दाएं स्पिंडल में प्रवेश करने के बाद। पोर्सिलेन रिंग वाले एल्यूमीनियम आर्च से और फिर वायर गाइड व्हील के भीतर बाएं स्पिंडल में, और फिर सेंटर कॉर्नर के गाइड व्हील के माध्यम से लीडिंग व्हील तक, अंत में केबल बिछाने के लिए अलाइनर के गाइड व्हील तक (वायर बंचिंग एंट्री पैटर्न आरेख देखें)

3. स्पिंडल:

1) सामग्री: क्वेंचिंग और टेम्परिंग उपचार के बाद 40Cr स्टील फोर्जिंग।
2) सटीकता: शाफ्ट कोर के बाहरी फेस व्यास और बेयरिंग एंड फेस को अक्ष के साथ संकेंद्रण और लंबवतता सुनिश्चित करने के लिए ग्राउंड किया गया है।
3) डायनेमिक बैलेंस: G2.5 का मानक (0.03 ग्राम वजन का अंतर)

4. एल्यूमिनियम प्लेट:

1) सामग्री: ZL104
2) सटीकता: सभी एंड फेस लोकेटिंग होल्स के सापेक्ष स्थित हैं (0.03 ग्राम से कम)
3) डायनेमिक बैलेंस: G2.5 की सटीकता (0.03 ग्राम वजन का अंतर)

5. बो (Bow)

1) सामग्री: जापान से आयातित SK5।
2) आकार: विशेष स्वरूप, हवा के प्रतिरोध को कम करता है।
3) वजन सहनशीलता: प्रति जोड़ी 0.03 ग्राम से कम

6. ट्रांसमिशन भाग: आयातित सिंक्रोनस बेल्ट ड्राइव के साथ, सटीक लेइंग लंबाई


कॉपर वायर बंचिंग मशीन विस्तृत विनिर्देश:
