उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | तांबे के तार घुमा मशीन | मोनो-फिलामेंट व्यास रेंज: | स्थिर |
|---|---|---|---|
| मुड़ तार व्यास रेंज: | φ0.05 ~ φ0.32 मिमी | फंसे हुए पार-अनुभागीय क्षेत्र: | 0.0137 ~ 1.0 मिमी² |
| स्पूल विनिर्देशों: | φ400/450 मिमी × 56 मिमी × φ300 मिमी | अधिकतम चाल: | 3000RPM |
| स्ट्रैंड लेट लेंथ: | 3.1 ~ 33.3 मिमी 24 वर्ग | मेन मोटर: | 3.2 किलोवाट एसी मोटर |
| तार का व्यास: | 0.025-0.08मिमी | मुड़ तार दीया: | 0.075-0.24मिमी |
| फंसे हुए क्षेत्र: | 0.0034-0.035mm2 | स्पूल आकार: | 200x31x135 मिमी |
| लंबाई लेट: | 0.8-4.0 मिमी | मुख्य मोटर: | 2.2 किलोवाट एसी मोटर |
| तनाव नियंत्रण: | चुंबकीय क्लच + पीएलसी | बीयरिंग: | एसकेएफ/एनएसके |
| प्रमुखता देना: | गुच्छा बनाने की मशीन,तार बंकर,घुमावदार उपकरण |
||

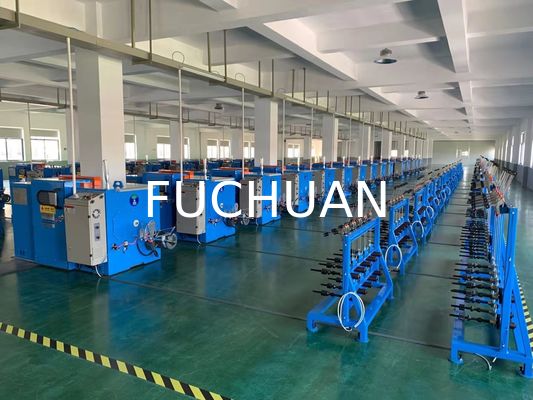

स्थिर कॉपर वायर ट्विस्टिंग मशीन, वायर पे-ऑफ मशीन 3000 RPM
विशेषताएं:

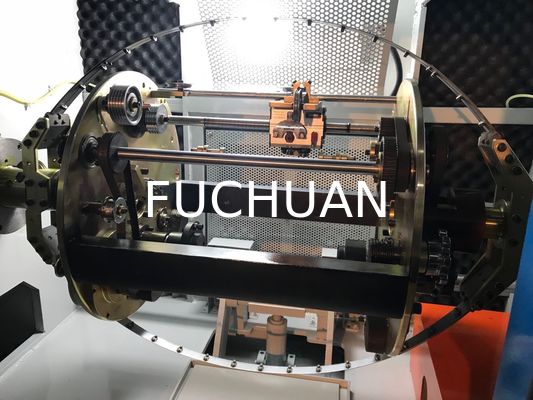

1. ओवर-लाइन सिस्टम: नवीनतम संरचना, स्पिंडल से तार सीधे गाइड व्हील के पार बो बेल्ट तक जाता है, बो में एक अद्वितीय अर्ध-गोलाकार खांचे का डिज़ाइन है, जिसमें बो पर अर्धवृत्ताकार चीनी मिट्टी (पोर्सिलेन) रिंग लाइन है ताकि हवा के प्रतिरोध के कारण उच्च गति संचालन के दौरान होने वाले स्ट्रैंडिंग खरोंच और जंप शेयर्स की समस्या से बचा जा सके
2. स्पिंडल स्नेहन: बटर स्नेहन (तेल स्नेहन के दोष: उच्च गति संचालन के दौरान तेल का तापमान बढ़ जाता है, और तेल की धुंध दीवार पर बूंदों के रूप में जमा हो जाती है, जो रील पर गिरकर कंडक्टर को दूषित करती है और इन्सुलेशन करते समय फफोले का कारण बनती है)
3. सुरक्षा संरक्षण: यदि दरवाज़े का संपर्क ठीक से नहीं है, लिफ्ट संपर्क ठीक से नहीं है, तो आंतरिक और बाहरी तार टूटने की त्रुटि टच स्क्रीन पर प्रदर्शित होती है और स्वचालित अलार्म बजता है या काम शुरू नहीं हो सकता है
4. ट्रांसमिशन सिस्टम: सिंक्रोनस बेल्ट से ड्राइव, सटीक लेइंग, कोई आंतरिक स्नेहन स्थिति नहीं, रीफ्यूलिंग और मशीन की सफाई से कोई अपशिष्ट उत्पाद प्रभाव नहीं
5. ले की लंबाई बदलना: संचालित करने में आसान, ले लेंथ शीट के अनुसार केवल लीडिंग व्हील बदलें
6. प्रेसिंग डिवाइस: ट्विस्टिंग के बाद कंडक्टर की गोलाई सुनिश्चित करने, पतली दीवार वाली इन्सुलेशन लाइन की उत्पाद विशेषताओं की रक्षा करने और इन्सुलेटिंग सामग्रियों की टूट-फूट को प्रभावी रूप से कम करने के लिए दो प्रेसिंग डिवाइस से लैस।
7. मीटर गणना विधि: नवीनतम घरेलू डिज़ाइन, स्पिंडल मीटर के साथ; समान कंडक्टर विनिर्देशों के साथ मुड़ी हुई समान मशीन, मीटर त्रुटि दस हजारवें हिस्से में एक
कॉपर वायर ट्विस्टिंग मशीन विस्तृत विनिर्देश:
| विवरण | मॉडल | उत्पत्ति |
| 1.होस्ट मोटर | 3.7KW-4P 380V 50Hz | |
| 2.इन्वर्टर | 3.7KW | INOVANCE |
| 3.PLC प्रोग्रामर | 32MR | INOVANCE |
| 4.PLC एक्सपैंडर | VB-3A | INOVANCE |
| 5.टच स्क्रीन | 7 इंच RGB | WEINVIEW |
| 6.इलेक्ट्रोमैग्नेटिक ब्रेक | 6KG | ताइवान वेइझेंग |
| 7.मैग्नेटिक क्लच | 0.6KG | जापान OPC |
| 8.स्पिंडल बेयरिंग्स | 1 सेट | स्वीडन SKF |
| अन्य बेयरिंग्स | 1 सेट | जापान NSK |
| 9.टाइमिंग बेल्ट | 1 सेट | यूएस GATES |
| 10.केबल लेइंग डिवाइस | GP30 (विशेष द्वि-दिशात्मक) | शांक्सी तियानक्सियांग |
| 11.टेंशन कंट्रोलर | WLK-0.5A | ताइवान |
| 12.बो | 1 सेट | जापान |
| 13．बॉडी | 1 सेट | स्व-प्रसंस्करण |
| 14．स्पिंडल | 2 पीस | स्व-प्रसंस्करण |
| 15．एल्यूमीनियम प्लेट | 2 पीस | स्व-प्रसंस्करण |
| 16．टाइमिंग पुली | 1 सेट | वूशी |
| 17．बेयरिंग हाउसिंग | 1 सेट | स्व-प्रसंस्करण |
| 18．डिस्क | 2 पीस | स्व-प्रसंस्करण |
| 19．ट्रांसमिशन शाफ्ट | 1 पीस | सबकॉन्ट्रैक्टिंग |
| 20．लीडिंग व्हील | 1 सेट | हार्ड क्रोम प्लेटिंग के साथ स्व-प्रसंस्कृत सतह |
| 21．वायर गाइड व्हील | 6 पीस | हार्ड क्रोम प्लेटिंग के साथ स्व-प्रसंस्कृत सतह |
स्पेयर पार्ट्स शीट
| क्र.सं. | विवरण | मॉडल | मात्रा | टिप्पणी |
| 1 | संचालन निर्देश | 1 सेट | ||
| 2 | इलेक्ट्रिकल योजनाबद्ध आरेख | 1 सेट | ||
| 3 | इन्वर्टर मैनुअल | 1 पीस | ||
| 4 | स्पिंडल गाइड व्हील | Φ46 (696 ZZ बेयरिंग्स के साथ) | 1 सेट | |
| 5 | वायर गाइड व्हील | Φ34 (693AZZ बेयरिंग्स) | 1 सेट | |
| 6 | बो में लूप | द्विपक्षीय चीनी मिट्टी (पोर्सिलेन) रिंग | 3 पीस | |
| 7 | स्प्लिट प्लेट पोर्सिलेन रिंग | Φ4.0 | 3 पीस | |
| 8 | स्ट्रैंडेड डाई | कोई नहीं | ||
| 9-11 | टाइमिंग बेल्ट | 5M-450*10 | 1 पीस | |
| 12 | स्पूल टॉप स्लीव | Φ200 स्पूल | 1 सेट | |
| 13 | SKF बटर | LGMT2/1 |
1 बोतल |
1KG |
| 14 | ग्रीस गन | 1 पीस | ||
| 15 | उपकरण | 1 सेट | |
यांत्रिक प्रदर्शन
1. बॉडी संरचना:
1) सामग्री: लो कार्बन स्टील को एक साथ वेल्ड किया गया।
2) संरचना: आंतरिक तनाव को समाप्त करने के लिए बॉडी की एनीलिंग और एजिंग की गई है, और फिर मोल्डिंग बनाने के लिए प्रिसिजन बोरिंग मशीन द्वारा बोरिंग की गई है।
2. बंचिंग एंट्री भाग:
1) बंचिंग एंट्री स्थिति: सामने के दरवाज़े के सामने, मशीन के दाईं ओर (ग्राहक की आवश्यकताओं के अनुसार बाईं ओर बदलने के लिए अनुकूलित किया जा सकता है)।
2) बंचिंग एंट्री मोड: पे-ऑफ डिवाइस से डिस्कनेक्शन सेंसिंग क्षेत्र के माध्यम से, पहले कुल सब-लाइन बोर्ड (1 +6 +12 + ... वितरण द्वारा सब-होल) तक, पहले प्रेशर मोल्ड के माध्यम से, फिर दूसरे प्रेशर मोल्ड के माध्यम से, वायर गाइड व्हील के भीतर दाएँ स्पिंडल में प्रवेश करने के बाद। पोर्सिलेन रिंग वाले एल्युमीनियम आर्च से और फिर वायर गाइड व्हील के भीतर बाएँ स्पिंडल में, और फिर सेंटर कॉर्नर के गाइड व्हील के माध्यम से लीडिंग व्हील तक, अंत में केबल लेइंग के लिए अलाइनर के गाइड व्हील तक (वायर बंचिंग एंट्री पैटर्न आरेख देखें)
3. स्पिंडल:
1) सामग्री: क्वेंचिंग और टेम्परिंग उपचार के बाद 40Cr स्टील फोर्जिंग।
2) सटीकता: अक्ष के साथ संकेंद्रितता और लंबवतता सुनिश्चित करने के लिए शाफ्ट कोर के बाहरी फेस का व्यास और बेयरिंग एंड फेस को ग्राइंड किया गया है।
3) डायनामिक बैलेंस: G2.5 का मानक (0.03 ग्राम वजन का अंतर)
4. एल्यूमिनियम प्लेट:
1) सामग्री: ZL104
2) सटीकता: सभी एंड फेसेस लोकेटिंग छिद्रों के सापेक्ष स्थित हैं (0.03 ग्राम से कम)
3) डायनामिक बैलेंस: G2.5 की सटीकता (0.03 ग्राम वजन का अंतर)
5. बो
1) सामग्री: जापान से आयातित SK5।
2) आकार: विशेष बनावट, हवा के प्रतिरोध को कम करता है।
3) वजन सहनशीलता: प्रति जोड़ी 0.03 ग्राम से कम
6. ट्रांसमिशन भाग: आयातित सिंक्रोनस बेल्ट ड्राइव के साथ, लेइंग की लंबाई सटीक
7. वायर एंट्री व्हील:
1) सामग्री: # 45 स्टील हीट ट्रीटमेंट HRC30-40 के साथ तैयार।
2) सतह पर हार्ड क्रोम प्लेटेड, आसानी से घिसने वाला नहीं
8. स्पिंडल हाउसिंग:
1) सामग्री: डक्टाइल आयरन QT42-10।
2) प्रसंस्करण: सीएनसी मशीन टूलिंग
3) सटीकता: संकेंद्रितता सुनिश्चित करने के लिए एक प्रसंस्करण होल एंड मोल्डिंग।
9. स्पिंडल बेयरिंग स्नेहन प्रणाली:
1) स्नेहन विधि: बटर स्नेहन
2) बटर मॉडल: LGMT2
3) सीलिंग विधि: मैकेनिकल ऑयल रिटेनिंग रिंग, मशीन को अंदर से साफ रखती है
10. टेक अप: तनन तनाव नियंत्रण: मैग्नेटिक क्लच नियंत्रण थ्रेड तनाव के माध्यम से, पीएलसी प्रोग्राम नियंत्रक द्वारा तनाव को स्वचालित रूप से समायोजित किया जाता है, तनाव को स्थिर रखा जाता है
11. केबल लेइंग: विशेष दो-तरफा केबल लेइंग डिवाइस, φ15mm लाइट रॉड बेयरिंग प्रकार, ले की लंबाई और दूरी को सटीक रूप से समायोजित किया जा सकता है
12. स्पूल आकार:
| बाहरी व्यास (φD) | फिक्स होल (φd) | बाहरी लंबाई (L1) | आंतरिक लंबाई (L2) | पोजीशनिंग होल | PCD |
| 400/450 | 56 | 300 | 110 | Φ18 | 80 |
(अनुकूलित किया जा सकता है)
13. डायनामिक पावर: 2KW
14. संस्थापित शक्ति: 3.7KW
